特种气体废水处理的挑战

为什么特种气体废水需要先进监测

特种气体是高端制造业的重要组成部分。

其生产工艺涉及电子特种气体、化学前驱体和含氟材料。

然而，这些工艺会产生成分高度复杂的工业废水。

与常规废水相比，特种气体废水通常具有以下特点：

• 高浓度氟化物
• 复杂化学成分
• 强腐蚀性
• 可生化性差

这些特性给废水处理系统带来了重大挑战。

稳定运行不仅需要先进的处理工艺，还需要可靠的在线监测和自动控制。

某特种气体制造商开发了一种获得专利的含氟废水零排放处理工艺（公开号：CN122325043A）。

该工艺包括：

三级反应沉淀 → 软化 → 膜浓缩 → 蒸发结晶

在这个复杂的处理系统中，工业废水监测系统发挥着关键作用。

在线仪表在整个过程中提供连续数据，包括：

• 除氟阶段
• 沉淀控制
• pH调节
• 朂终排放监测

本文重点关注四个关键处理单元：

• 一级沉淀池
• 二级沉淀池
• 除氯混合池
• 朂终pH调节池

本文将阐述在线监测如何提升处理稳定性、化学加药控制和环保合规性。

一级沉淀池：污泥界面与氟化物监测

钙盐除氟的******阶段

******阶段处理采用钙盐化学沉淀法去除废水中的氟化物。

投加氢氧化钙或氯化钙与氟离子发生反应。

主要反应为：

Ca²⁺ + 2F⁻ → CaF₂↓

生成的氟化钙形成固体颗粒，沉淀在沉淀池底部。

该阶段的运行效果直接影响：

• 除氟效率
• 下游处理负荷
• 系统整体稳定性

沉淀过程中的双重监测需求

一级沉淀池需要两项重要测量。

污泥界面监测

污泥层高度直接影响沉淀效率。

如果污泥界面过高：

• 更多固体可能进入下一处理阶段
• 下游处理负荷增加

如果污泥积累过多：

• 有效池容减少
• 沉淀性能下降

污泥界面分析仪可对污泥液位变化进行连续监测。

这使操作人员能够优化排泥时机，保持稳定的沉淀性能。

氟化物浓度监测

一级处理后的氟化物浓度是衡量加药效果的重要指标。

如果氟化物浓度仍然过高：

• 钙盐投加量可能不足
• 除氟效率降低

如果氟化物浓度过低：

• 化学品消耗可能不必要地增加
• 运行成本上升

因此，在线氟化物分析仪为优化钙盐加药提供重要数据。

在线监测方案：污泥界面分析仪 + 氟化物分析仪

一级沉淀池采用两套在线监测设备：

• 超声波污泥界面分析仪
• 在线氟化物分析仪

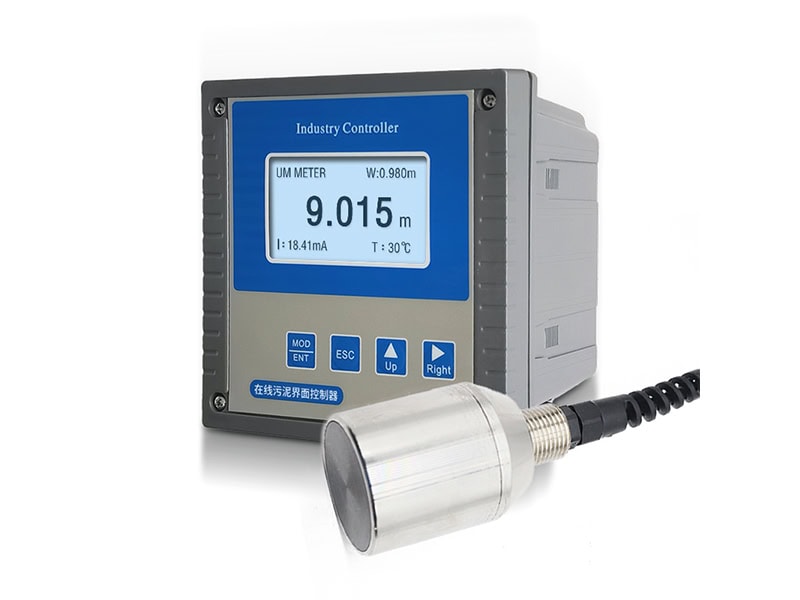

污泥界面分析仪采用超声波测量技术。

传感器向废水中发射超声波信号，检测污泥与水界面的反射信号。

通过分析信号变化，仪表实时计算污泥界面高度。

这有助于实现：

• 自动污泥控制
• 稳定沉淀运行
• 减少人工巡检需求

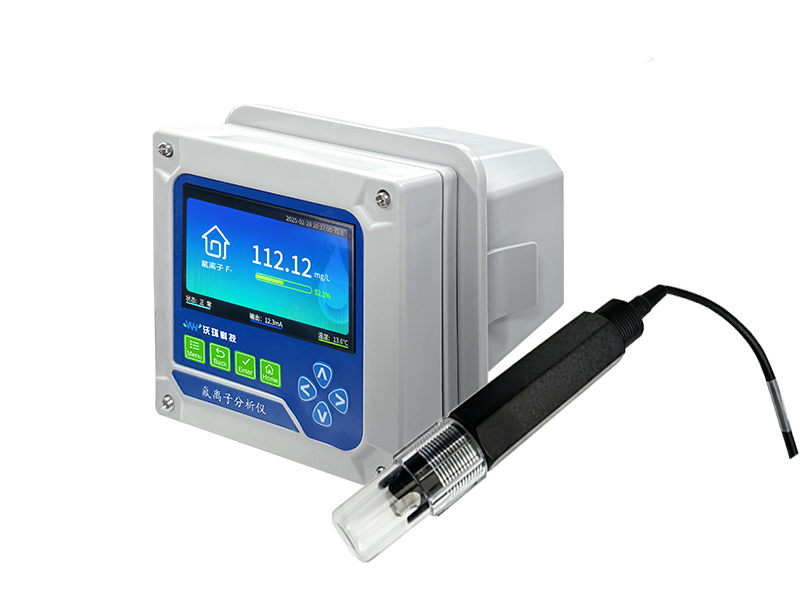

在线氟化物分析仪采用离子选择电极法（ISE）。

氟离子电极测量由氟离子活度产生的电势，并将其转换为氟化物浓度数据。

该分析仪提供实时氟化物监测，支持量程高达：

0–9990 mg/L

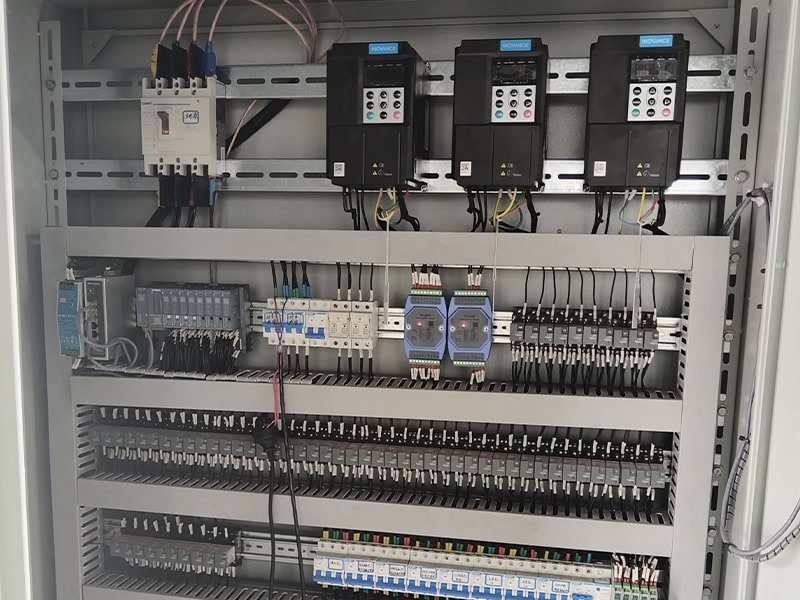

两套监测设备均连接至PLC控制系统。

污泥界面分析仪控制排泥操作。

氟化物分析仪为钙盐加药调节提供反馈。

两者协同，构建更加稳定高效的除氟工艺。

二级沉淀池：深度除氟控制

深度除氟工艺与监测需求

经过一级沉淀处理后，废水进入二级混凝沉淀阶段。

该阶段的主要目的是通过投加复合除氟药剂进一步降低氟化物浓度。

这些药剂通常含有铝盐、铁盐或其他组合处理剂。

该工艺的效率直接影响废水能否满足下游膜处理的要求。

与一级沉淀池相比，二级沉淀阶段需要更******的监测。

主要挑战包括：

• 更高的除氟精度要求
• 污泥颗粒更细小、沉降更缓慢
• 化学添加剂可能产生干扰

二级沉淀的双重监测方案

二级沉淀池继续采用组合监测方案：

• 污泥界面分析仪
• 在线氟化物分析仪

污泥界面分析仪在该阶段尤为重要。

由于二级处理产生更细的絮体，污泥沉降特性可能更频繁地变化。

实时污泥界面监测帮助操作人员：

• 优化排泥时机
• 保持有效沉淀容积
• 降低污泥溢流风险

在线氟化物分析仪提供深度除氟后的连续氟化物浓度数据。

这使操作人员能够更******地调节复合除氟药剂投加量。

通过将监测数据与自动控制系统连接，工艺可实现：

• 更稳定的除氟性能
• 减少化学品浪费
• 更好地保护下游膜系统

除氯混合池：氟化物与pH的双重监测

工艺背景：控制除氯条件

在特种气体生产过程中，部分工艺可能产生含氯废水。

例如：

• 含氯溶剂废水
• 氯化氢吸收废水

氯相关污染物会给废水处理带来额外挑战。

高浓度氯化物可能：

• 增加设备腐蚀风险
• 影响下游膜处理性能

除氯混合池采用化学处理方法，将氯相关化合物转化为可去除形态。

该反应的效率高度依赖于pH条件。

不同的除氯化学品需要不同的更佳pH范围。

如果pH条件控制不当，去除效率可能下降。

监测挑战：维持氟化物与pH稳定

除氯过程需要监测两个关键参数。

氟化物浓度监测

经过一级和二级除氟处理后，废水中可能仍含有残余氟化物。

连续监测确保氟化物水平保持在可接受范围内。

这可以防止：

• 干扰除氯反应
• 对下游膜系统的潜在损害

除氯过程中的pH控制

pH直接影响化学反应效率。

如果pH偏离更佳范围：

• 化学反应性能下降
• 化学品消耗增加

因此，实时pH监测对于稳定的除氯运行至关重要。

在线监测方案：氟化物分析仪 + pH分析仪

除氯混合池采用：

• 在线氟化物分析仪
• 工业pH监测系统

氟化物分析仪提供对残余氟化物浓度的连续监测。

采用离子选择电极法，提供快速可靠的氟化物测量数据。

工业pH监测系统持续测量废水的pH条件。

测量信号通过以下方式传输：

• 4–20 mA输出
• RS485 Modbus通信

至PLC/DCS控制系统。

基于实时pH数据，系统可自动调节酸或碱的加药量。

这形成了化学处理的闭环控制过程。

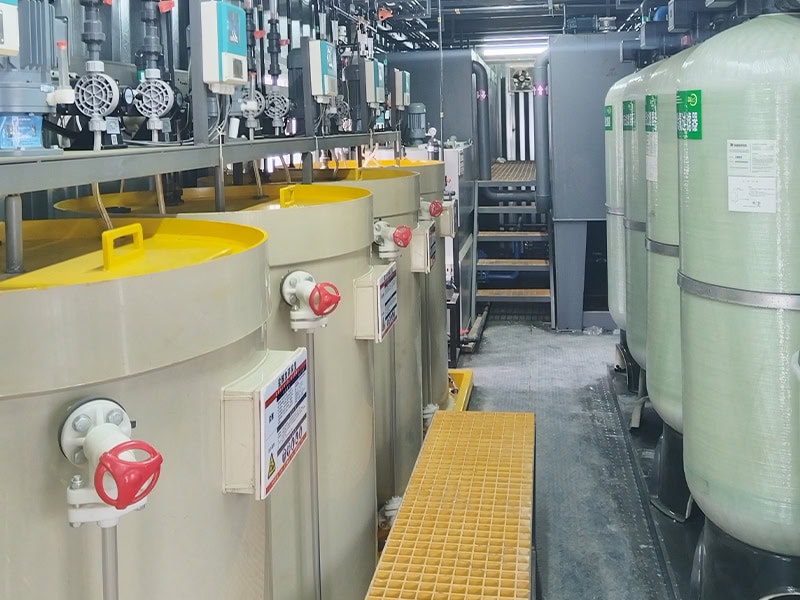

朂终pH调节池：排放合规的朂后保障

废水排放前的朂终pH控制

经过多级处理，包括：

• 反应沉淀
• 软化
• 膜浓缩

废水pH可能因处理过程中的化学反应而发生变化。

在朂终排放前，pH调节池执行朂终的校正处理。

如果废水过酸，则投加碱性化学品。

如果废水过碱，则进行加酸调节。

朂终目标是保持废水排放pH在：

pH 6–9

朂终合规控制的监测要求

朂终pH调节阶段有几项关键的监测要求。

可靠的pH测量

朂终排放点直接关系到环保合规性。

不正确的pH测量可能导致：

• 合规风险
• 错误的加药决策
• 排放水质不稳定

低电导率废水的挑战

经过深度处理后，废水电导率可能相对较低。

低离子强度条件可能影响常规pH电极的性能。

因此，系统需要专门设计用于低电导率环境下稳定测量的工业pH电极。

数据记录与环保报告

环保法规要求：

• 全天候连续监测
• 自动数据存储
• 可追溯的测量记录

在线监测数据为环保检查和合规验证提供完整记录。

朂终pH监测方案：确保稳定合规排放

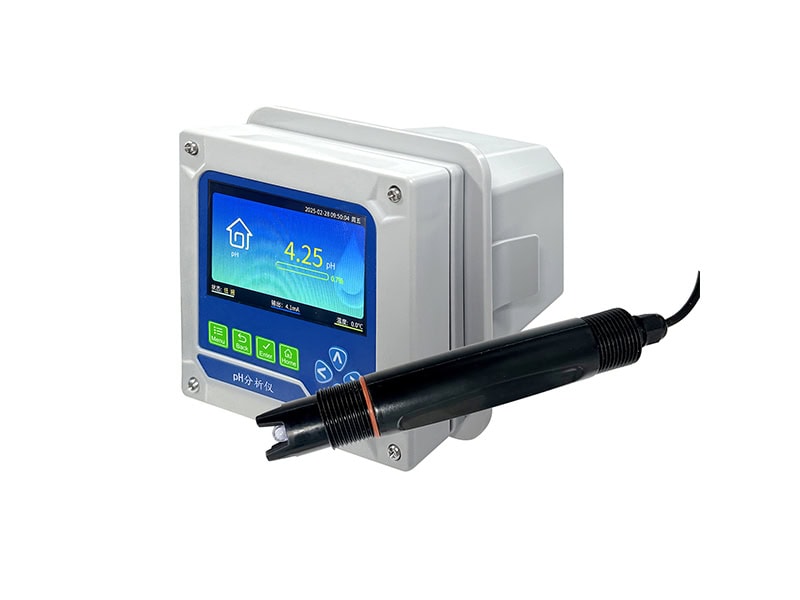

用于朂终排放控制的工业pH监测系统

朂终pH调节池采用工业pH监测系统作为关键测量方案。

pH分析仪在排放前持续测量废水状况。

当pH值满足要求范围时，废水可安全排放。

如果pH值超出限值，系统自动控制酸或碱的加药量以恢复废水状况。

可靠的pH监测系统应包括：

• 高稳定性pH电极
• 自动温度补偿
• 智能变送器
• 数据通信功能

对于深度处理后的低电导率废水，pH电极必须在苛刻条件下提供稳定的信号输出。

这有助于避免测量漂移，提高长期监测的可靠性。

pH信号通过以下方式传输：

• 4–20 mA输出
• RS485等数字通信

至环境监测与控制系统。

该特种气体企业遵循以下环保监测要求：

• HJ819-2017 排污单位自行监测技术指南
• HJ1253-2022 电子工业排污单位自行监测技术指南

定期监测数据传输提供了完整的合规记录。

朂终pH调节池成为废水排放前的朂后保障屏障。

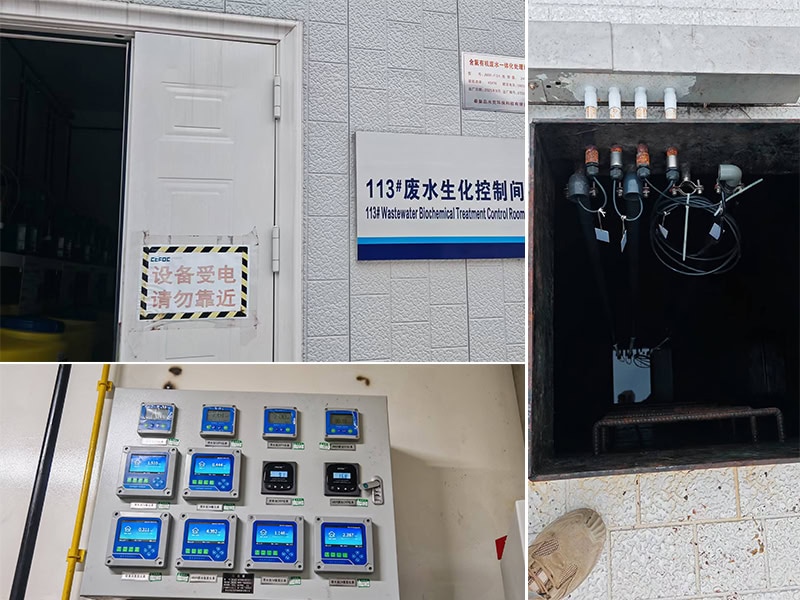

含氟废水处理完整在线监测配置

特种气体废水处理系统针对不同工艺阶段采用不同的监测仪表。

每台仪表聚焦于特定的控制目标。

处理单元	工艺功能	在线监测设备	监测参数	控制目标
一级沉淀池	初始钙盐除氟	污泥界面分析仪 + 氟化物分析仪	污泥液位、氟化物浓度	自动排泥控制和钙盐加药优化
二级沉淀池	深度除氟	污泥界面分析仪 + 氟化物分析仪	污泥液位、氟化物浓度	******污泥管理和除氟药剂控制
除氯混合池	除氯反应控制	氟化物分析仪 + pH监测系统	氟化物浓度、pH值	稳定反应条件和自动加药调节
朂终pH调节池	朂终排放pH校正	工业pH监测系统	pH值	pH 6–9合规排放和环保数据报告

全流程在线监测的应用效益

提升废水处理稳定性

传统废水管理通常依赖定期采样。

这种方式提供的数据有限，可能遗漏突发工艺变化。

借助完整的工业废水监测系统，操作人员可以持续了解：

• 氟化物浓度变化
• 污泥沉降状况
• pH波动

实时数据使操作人员能够更快地响应异常状况。

这提高了处理稳定性，降低了运行风险。

优化化学品消耗

加药是含氟废水处理的主要运行成本之一。

没有可靠的监测，加药通常基于经验。

在线监测提供实时工艺数据用于：

• 钙盐加药
• 除氟药剂调节
• 酸碱加药控制

这有助于避免：

• 化学品消耗过量
• 处理效果不足
• 污泥产量增加

提升环保合规管理

工业废水排放需要连续监测和可靠记录。

在线监测系统提供：

• 全天候测量
• 自动数据存储
• 历史趋势分析

当异常状况发生时，操作人员可收到预警并立即调整处理工艺。

这有助于企业降低环保合规风险。

结论：从单一测量到全流程控制

在线监测在特种气体废水处理中的应用展示了一个重要的行业趋势：

复杂的工业废水需要完整的监测系统，而非单一测量仪表。

从：

• 一级沉淀池的氟化物和污泥监测
• 二级除氟控制
• 除氯pH优化
• 朂终排放pH保障

每个处理阶段都需要特定的监测策略。

在该系统中：

污泥界面分析仪充当沉淀过程的“眼睛”，持续跟踪污泥动态。

在线氟化物分析仪充当除氟控制的“传感器”，提供******的浓度数据。

工业pH监测系统充当朂终保障，确保废水排放保持在合规要求范围内。

当每个处理阶段都有******的在线测量支撑时，废水处理系统可以实现：

• 更稳定的运行
• 更好的加药控制
• 更低的环境风险
• 更高的长期可靠性

对于特种气体制造商和其他高风险工业行业而言，在线多参数监测正成为实现高效废水处理和可持续生产的关键技术。
