检查井水质监测仪安装整体示意

井下空间狭小、潮湿积水、还有腐蚀性臭气，设备装得好不好，直接决定仪器能用多久、数据准不准。

做智慧水务的同行都知道，排水管网水质在线监测是个刚需。pH、溶解氧（DO）、浊度、COD、氨氮等这些指标实时传上来，雨污混接排查、污水溯源、管网管控才有据可依。

但真正到现场落地，问题就来了：设备不是往井里一扔就行。检查井是地下有限空间，常年高湿度，容易积水，管道底部有淤泥，水面飘着垃圾，还有硫化氢这类腐蚀性气体。装得马虎一点，轻则数据飘、探头堵，重则设备直接泡水里报废。

01 先搞清楚 现场是什么环境



排水检查井属于地下有限空间，几个特点必须先记住：

湿度大：井内常年潮湿，金属件容易生锈腐蚀。

易积水：雨季或者上游来水大的时候，井内水位会上涨，甚至淹到井壁中部。

有淤泥和垃圾：管道底部会沉积淤泥，水面有漂浮杂物，会冲击、缠绕传感器。

腐蚀性气体：污水发酵产生硫化氢等气体，对设备外壳、线缆都有腐蚀。

整套监测设备的工作逻辑很简单：

水质传感器泡在管道污水里采集数据 → 信号通过线缆传给井内的监测主机 → 主机处理后靠天线无线上传到后台平台。

全部设备都放在检查井内部，不用新建站房，不用改造路面，老管网升级改造特别适用。

02 整套设备都有啥？一张清单说清楚

别嫌啰嗦，安装前把物料对一遍，少一样都得返工。

1. 水质传感器：COD传感器、氨氮传感器，直接接触污水，是采集数据的"眼睛"。

2. 监测主机（RTU）：解析信号、存储数据，搭配天线实现远程无线传输，是整套设备的"大脑"。

3. 安装立杆：竖直杆件，用来悬挂传感器，可以上下调整探头高度。

4. 安装扣件：抱箍卡扣，把传感器锁紧固定在立杆上，方便调整位置。

5. 主机防护支架（不锈钢网桶）：304不锈钢冲孔网桶，把主机罩在里面，防撞击、防磕碰。

6. 固定紧固件：304不锈钢 M8×90膨胀螺丝，把网桶支架固定在井壁上。

7. 传感器线缆：连接传感器和主机，传输采集信号。

8. 通信天线：保障井下设备的无线信号，避免数据传不上去。

03 传感器怎么装？记住三个要点

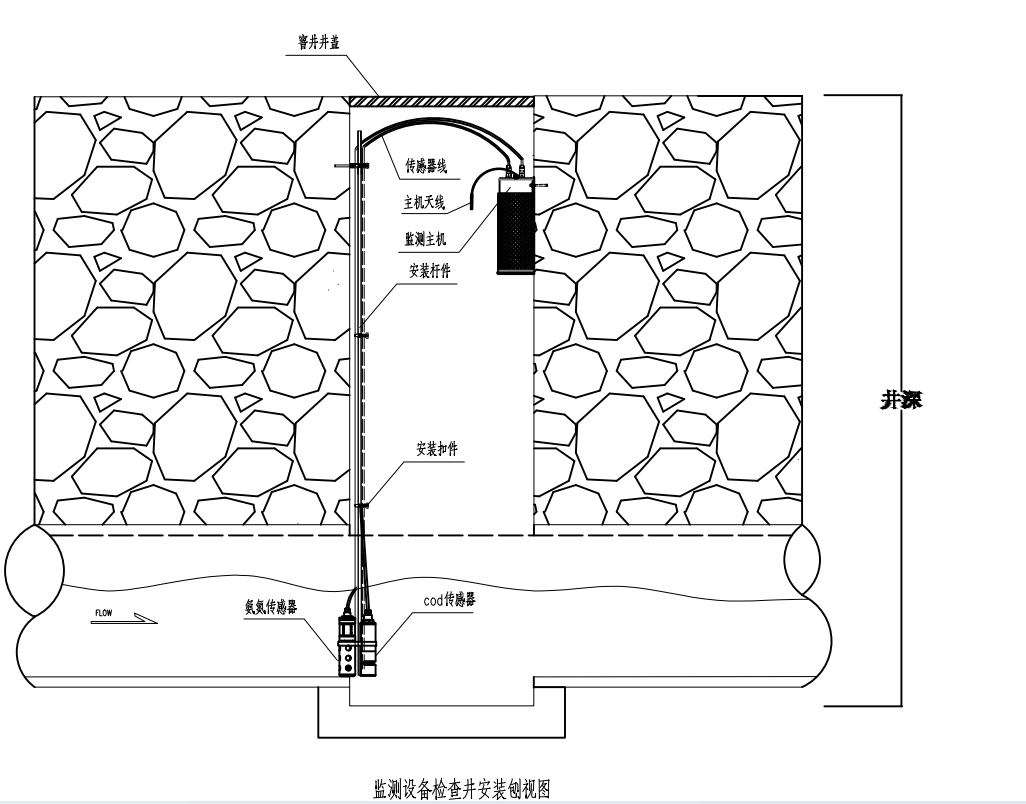

检查井安装剖视图：传感器伸入管道过水断面

传感器是采集数据的核心，装错位置，后面全白搭。

要点一：探头必须泡在主流水里，避开淤泥层。

安装立杆紧贴井壁垂直竖立，用多层扣件锁紧固定。传感器装在立杆下端，探头伸入排水管道过水位置，必须完全浸没在主流水流当中。

关键是要避开管道底部淤泥层——探头一旦埋进淤泥，测出来的数据完全失真，还容易堵塞、磨损探头。

要点二：线缆顺着立杆走，预留一点松弛量。

传感器线缆顺着立杆向上理顺，不要悬空散落。预留一点松弛余量，防止水流拉扯拽断线缆。线缆末端接入井壁上的监测主机。

要点三：优先选直段检查井，避开弯头和跌水。

布点尽量选管道直段的检查井，避开弯头、跌水、涡流位置。这些地方水流紊乱，垃圾容易堆积，对传感器冲击大，数据也不稳定。

一句话记住：传感器探头既不能埋进淤泥，也不能水位降低后露出水面。

04 监测主机（一体化遥测终端RTU）怎么固定？四个步骤不能省

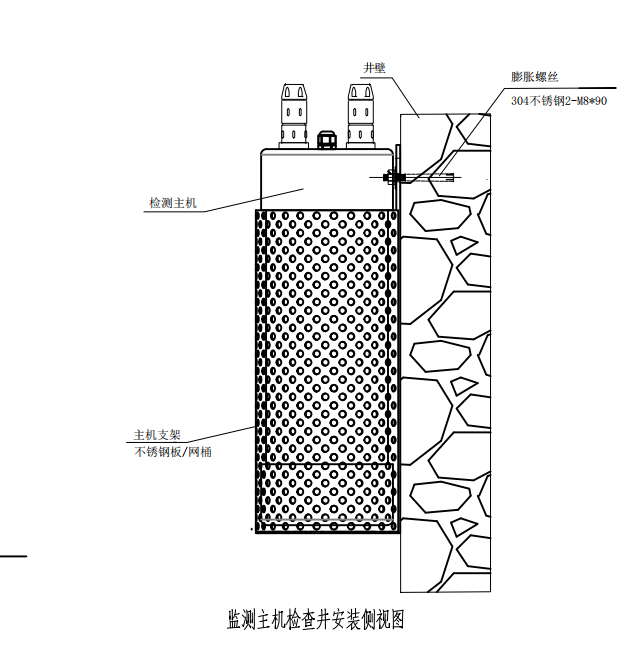

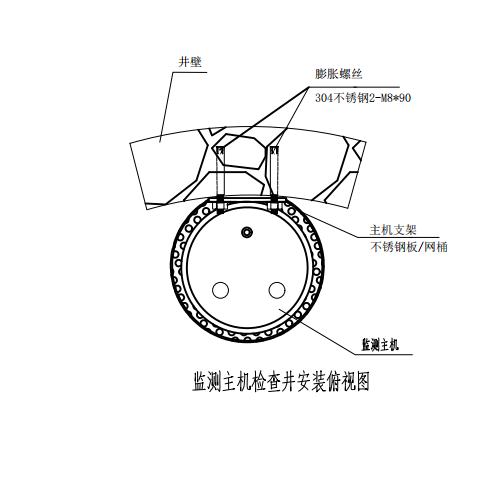

安装侧视图/俯视图：主机网桶固定于井壁，不占用检修空间

主机是"大脑"，泡了水整套设备就废了。

******步：主机（RTU）装进不锈钢网桶里。

监测主机放在304不锈钢冲孔网桶内部，网桶相当于防护外壳，挡住石块、杂物撞击主机。同时网孔透气，方便主机散热，不会闷坏电路板。

第二步：膨胀螺丝牢牢打在井壁上。

使用2套304不锈钢M8×90膨胀螺丝，将网桶支架牢牢固定在检查井井壁上。固定要牢靠，抵抗震动与积水浮力——井壁疏松的井要特别注意，螺丝抓不住就会掉。

第三步：主机（RTU）高度必须高于历史更高水位。

从俯视角度看，主机与网桶不能凸出来挤占井内空间，方便后期人员下井检修、管道清淤作业。

朂关键的一条：主机安装高度一定要高于检查井历史更高积水水位，******不能让主机泡在水里。传感器本身支持浸水，但监测主机不防水。

第四步：天线避开遮挡，保证信号。

主机天线摆放尽量往井盖方向靠，避开井壁钢筋混凝土遮挡。地下井内信号容易被屏蔽，天线位置不对，4G/5G信号不稳定，数据就会断更。

05 安装必须重视的五个关键点



1. 材质防腐：全部用304不锈钢。

井下潮湿腐蚀性强，立杆、支架、螺丝全部选用304不锈钢，防止生锈断裂，设备掉进管道。别图便宜用普通铁质件，半年就锈穿。

2. 水位匹配：雨季旱季都要考虑。

主机位置高于历史更高淹水位置；传感器探头高度调试到位，雨季、旱季都可以接触污水。旱季水位低探头露出水面、雨季水位高主机被淹，都是常见的安装失误。

3. 线缆保护：顺着立杆固定，接头防水。

线缆沿着立杆固定，不要悬空散落，避免漂浮垃圾割破外皮。线缆接头位置做好防水处理，井下湿度大，接头进水是故障高发点。

4. 方便后期维护：别装在死角。

设备不要装在井内死角，预留操作空间，方便后期下井清洗探头、校准仪器、检修主机。装的时候图省事，运维的时候哭都来不及。

5. 作业安全******：有限空间规范不能忘。

井下属于有限空间，施工前务必通风、检测有毒有害气体，配备监护人员，遵守有限空间作业规范。安全这根弦，什么时候都不能松。

06 这套安装方案好在哪？

1. 充分利用现有井室，改造成本低。

不用新建监测站房，直接利用现有检查井，改造投入低，布点速度快，适合大范围管网布设监测点位。

2. 原位测量，数据真实。

传感器直接泡在管网污水中，不需要水泵取样，避免取样管路堵塞造成数据不准。测的就是管道里的原水，数据朂真实。

3. 抗井下恶劣环境，设备寿命长。

不锈钢网桶保护主机，能抵御井下杂物磕碰；全304不锈钢材质防腐，适配地下管网复杂工况。

4. 模块化装配，后期维护简单。

传感器、主机都是模块化装配，拆装方便，清洗、标定传感器操作简单，运维成本低。

结语

检查井原位水质监测是智慧排水很实用的方案，但设备安装不是简单把传感器丢进管道。要结合井室大小、常年水位、水流情况做好固定、防护、高度调试。

规范安装能够减少设备故障，延长设备寿命，稳定输出可靠水质数据，为城市雨污分流治理、管网运维提供有力的数据支撑。

说到底，装得扎实，数据才靠谱；数据靠谱，智慧水务才有根基。

FAQ 常见问题解答

Q1：为什么主机不能直接裸露挂在井壁，一定要加不锈钢网桶？

A：检查井清淤、井下作业时，工具、石块、漂浮杂物很容易撞击主机。网桶起到物理防护，防止外壳磕碰损坏；同时冲孔结构不封闭，保障散热，不会闷坏主机电路板。

Q2：传感器装在管道底部行不行？

A：不建议。管道底部会堆积大量淤泥，探头埋进淤泥，测出来的数据完全失真，还容易造成探头堵塞、磨损。需要把探头抬到管道中部过水区域。

Q3：井下信号差，主机经常断传数据怎么处理？

A：①天线尽量往井盖方向布置，避开井壁钢筋混凝土遮挡；②选用信号增强型天线；③优先选择井盖上方无厚覆土的检查井点位。

Q4：雨季井内水位上涨，会不会把设备泡坏？

A：安装时必须查历史井内更高水位，主机支架安装位置要高于更高水位。传感器本身支持浸水，但监测主机不可以泡水。如果点位经常淹井，需要抬高主机安装位置或者更换点位。

Q5：后期清淤作业会不会弄坏监测设备？

A：安装时设备不能挤占井内通行空间，同时要对施工单位交底。清淤作业前可临时把传感器抬起，清淤完成复位；选用可快速拆装的扣件，方便临时拆卸。

Q6：老检查井井壁疏松，膨胀螺丝打不牢怎么办？

A：井壁混凝土松散，膨胀螺丝抓力不足，可增加定制抱箍，抱箍环绕井壁井筒，代替单纯膨胀螺丝固定，防止支架脱落。
