行业挑战

随着中国水资源短缺问题日益严峻，再生水回用已成为提高水资源利用效率的重要解决方案。

2024年3月，中国在50个地级及以上城市启动了推进再生水利用的三年行动计划，进一步加速了城市污水回用项目的建设。

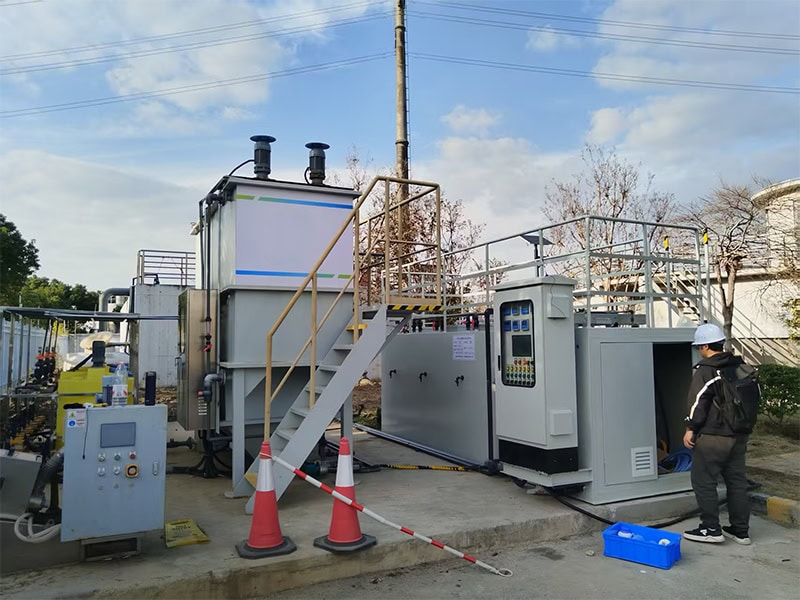

某大型水务公司在江苏省无锡市新吴工业园区建设了再生水示范项目。该项目日处理污水52,000立方米，其中34,000立方米转化为优质再生水，直接供应给园区内主要工业用户。

对于如此规模的项目，稳定的水质在很大程度上依赖于精准的工艺过程监测。

溶解氧在再生水处理中的重要性

生物处理阶段是再生水生产中朂重要的环节之一。

好氧微生物分解污染物，而溶解氧（DO）直接影响其活性。溶解氧过高会浪费曝气能耗，过低则会降低生物处理效率，影响出水水质。

不同生物段对溶解氧的要求也各不相同。

好氧区通常运行在2-4 mg/L，缺氧区约需0.2-0.5 mg/L，厌氧区溶解氧则应接近于零。

传统的人工采样和定时巡检无法持续捕捉这些变化。

缺乏实时溶解氧数据，操作人员难以实现精准的曝气控制。溶解氧的大幅波动不仅会影响处理稳定性，还会增加不必要的能耗。

为什么持续pH监测同样重要

pH是贯穿再生水处理全过程的另一个关键参数。

进水水质变化或化学加药都可能导致pH偏离理想运行范围，进而影响生物反应以及后续的混凝、沉淀和消毒工艺。

传统人工检测只能提供有限的数据点。

如果两次采样之间发生pH异常，操作人员可能在数小时后才发现，错过工艺调整的更佳时机。

基于经验的工艺控制之局限

另一个挑战在于水质数据与工艺设备之间缺乏直接联动。

在传统运行模式下，溶解氧和pH的测量值并不能自动控制曝气或加药系统，操作人员仍需在很大程度上依赖经验进行调整。

这使得工艺响应速度较慢且精度不足。

在传统运行条件下，溶解氧控制精度很难持续保持在90%以上。

这些挑战表明，再生水项目越来越需要将在线溶解氧和pH监测系统与曝气和加药控制相结合。

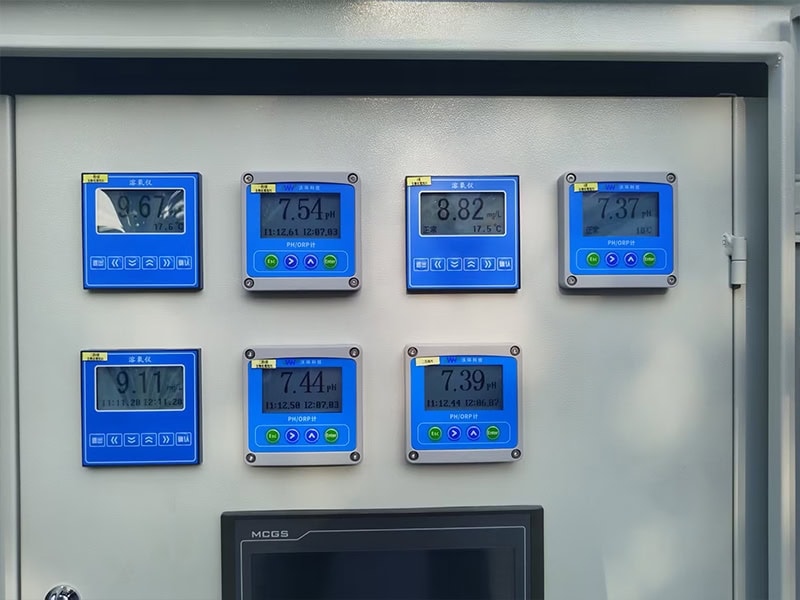

在线水质监测技术方案

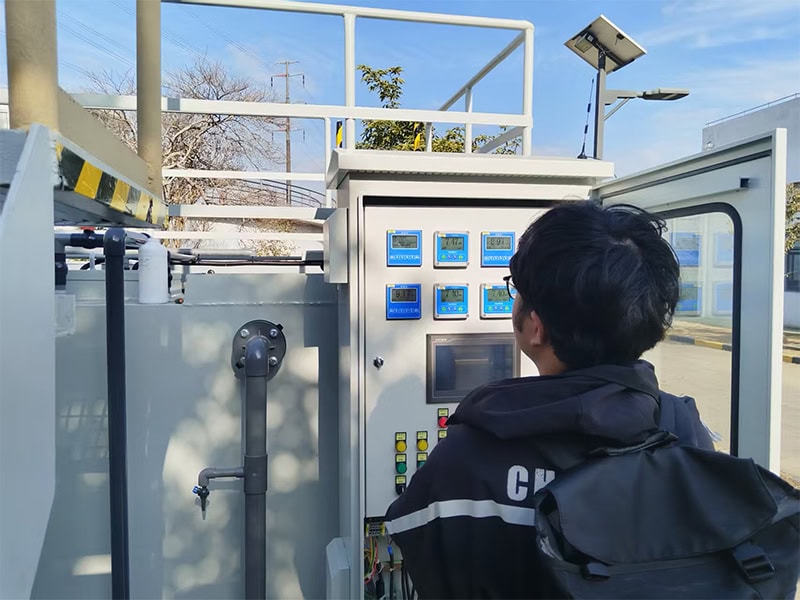

面向再生水处理的实时溶解氧和pH监测

为满足生物处理和深度处理工艺的监测需求，该项目采用以溶解氧和pH为核心的集成在线监测方案。

系统持续采集工艺数据，并将监测结果与曝气、加药及中控平台联动。

核心监测仪表

在线溶解氧分析仪可在不同处理阶段提供连续溶解氧测量。

同时支持ppb级和ppm级测量，适用于好氧池、缺氧池、膜生物反应器（MBR）等各类水处理工艺。

自动PT1000/NTC10K温度补偿有助于在水温变化时保持测量稳定性。

在线pH分析仪在进水、处理单元和出水处持续监测pH值。

其电极采用双液接参比设计，在复杂的再生水条件下提高了抗污染能力。自动温度补偿进一步保障了长期测量的稳定性。

曝气与加药集成控制

在线监测的真正价值在于将测量数据转化为工艺控制。

在本项目中，溶解氧和pH数据可与曝气和加药系统联动。

精准曝气控制

好氧池的实时溶解氧测量为鼓风机和曝气控制提供直接反馈。

系统根据实际需氧量调节鼓风机转速和供气量，帮助好氧区溶解氧维持在2-4 mg/L的目标范围内。

这降低了过量曝气和曝气不足的风险。

同时有助于维持微生物的适宜环境，避免不必要的能耗。

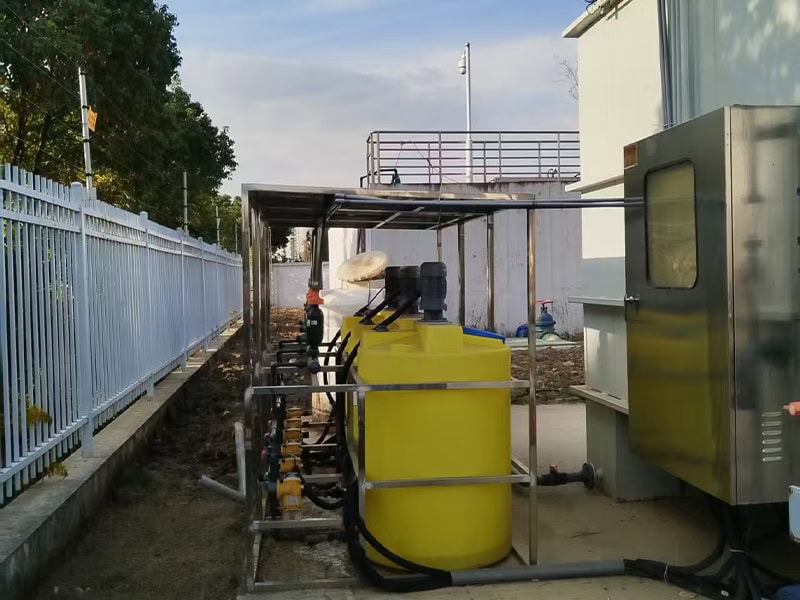

智能加药

实时pH数据为酸碱加药量的调节提供了依据。

当pH开始偏离所需运行范围时，加药系统可根据实际工艺条件做出响应，而非仅依赖固定加药量或操作人员经验。

这有助于维持更稳定的pH条件，并提高药剂利用效率。

闭环工艺控制

溶解氧和pH数据持续传输至中控平台。

控制系统分析工艺状况，并向相应的曝气或加药设备发送调节指令。

这使得再生水运行从经验调节迈向数据驱动的工艺控制。

智能运维

集中式水质管理

所有监测数据均传输至智能化集中生产平台。

操作人员可在一个界面上查看溶解氧、pH、温度及设备运行状态。

当任一监测参数超出预设阈值时，系统自动生成报警，以便操作人员快速响应。

历史测量数据也自动存储。

趋势曲线和报表帮助工程师分析工艺变化，为长期处理优化提供更可靠的依据。

远程监控使操作人员无需完全依赖频繁的现场巡检即可查看各监测点状态。

核心设备优势

高精度宽量程溶解氧测量

溶解氧分析仪的测量范围覆盖0-200.0 μg/L（ppb）至0-20.00 mg/L（ppm）。

因此可同时支持微量氧测量和常规溶解氧监测。

分辨率达到0.1 μg/L或0.01 mg/L，满足不同再生水处理阶段的测量需求。

适应复杂水质的可靠设计

长期在线监测要求传感器在水质变化条件下保持稳定。

pH电极采用双液接参比系统，提高了抗污染和抗盐类干扰能力。

监测仪表还具备面向连续运行的工业级可靠性设计。

数据传输可在短暂中断后恢复，帮助保持监测连续性。

灵活的通信与系统集成

仪表同时支持4-20 mA模拟量输出和RS485数字通信。

多台仪表可接入同一通信网络，实现集中监控和管理。

这使系统更容易与现有的PLC、DCS或智能水务平台集成。

核心仪表技术规格

在线溶解氧分析仪

参数	规格
测量范围	0-200.0 μg/L（ppb）；0-20.00 mg/L（ppm）；0-200%；-10.0-120.0°C
分辨率	0.1 μg/L；0.01 mg/L；1°C
精度	±1% ±1个字
温度补偿	PT1000 / NTC10K自动补偿
信号输出	4-20 mA + RS485
典型应用	好氧区：2-4 mg/L；缺氧区：0.2-0.5 mg/L；厌氧区：接近0

在线pH分析仪

参数	规格
测量范围	0.00-14.00 pH
分辨率	0.01 pH
精度	±0.02 pH
稳定性	≤0.01 pH/24小时
温度补偿	自动补偿，0-110°C
电极设计	双液接参比电极，抗污染
信号输出	4-20 mA + RS485

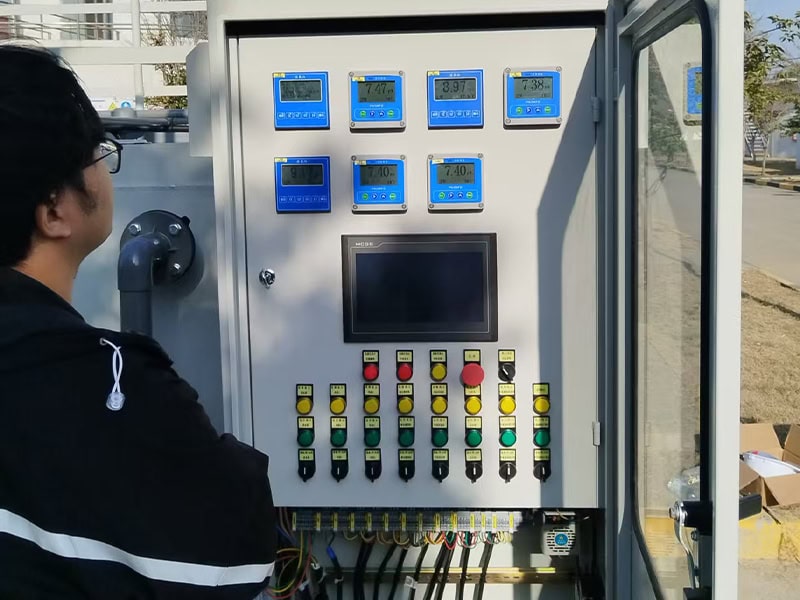

经过现场验证的运维效率提升

部署在线溶解氧和pH监测系统并进行智能工艺控制后，再生水示范项目在运行维护方面取得了可量化的改善。

溶解氧控制提升

溶解氧控制精度提升至95%以上，而此前运行方式下不足90%。

好氧区、缺氧区和厌氧区的溶解氧浓度现在可根据各自的工艺需求更精准地控制。

溶解氧波动也降低了超过一半，整体生物处理稳定性得到改善。

降低能耗和药剂消耗

精准曝气控制有助于避免过量供气。

结果显示，平均能耗降低了5%以上。

实时pH监测也为加药控制提供了更准确的信息。

在处理条件保持稳定的同时，药剂消耗降低了20%以上。

再生水电导率保持在200 μS/cm以下，水质指标达到项目要求的标准。

减轻日常运维工作量

溶解氧和pH数据自动采集并上传。

操作人员不再需要依赖频繁的人工采样来了解日常工艺状况。

集中智能监控平台汇集水质数据，支持工艺优化。

智能巡检与人工维护相结合，帮助设备可用率保持在99%以上。

合规管理改善

再生水水质在工业回用、生态补水和其他预期用途方面保持稳定。

溶解氧和pH等关键指标实现24小时全天候持续监测。

历史监测记录还提供了可追溯的水质数据，用于运营管理和监管检查。

数字化运行管理提升

指标	部署前	部署后
溶解氧监测	定期人工采样	7×24小时持续在线监测
pH监测	定期人工采样	7×24小时持续在线监测
溶解氧控制精度	<90%	>95%
报警机制	人工发现，响应滞后	超限即时报警
数据记录	纸质记录	自动存储和历史趋势
曝气控制	经验调节	基于实时溶解氧的精准曝气
化学加药	经验估算	基于实时pH的智能加药

结论

通过在生物处理和深度处理工艺中部署在线溶解氧和pH监测系统，再生水厂可以实现对两个朂重要工艺参数的持续可视化。

更重要的是，将监测数据与曝气和加药设备联动，使操作人员超越了周期性测量和人工调节的传统模式。

在该示范项目中，溶解氧控制精度达到95%以上，精准曝气使平均能耗降低超过5%。基于实时pH的加药控制还促成了药剂消耗降低20%以上。

其成果是一个更稳定、数据驱动的再生水处理过程，围绕五个目标构建：更高的控制精度、更低的能耗、更少的药剂消耗、更稳定的水质和更智能的运行。

对于大型再生水项目而言，在线监测不仅仅是采集水质数据的方式，更是将生物处理、曝气、加药、报警和集中运行连接为一个协调控制系统的测量基础。

随着再生水回用的持续推广，可靠的溶解氧和pH监测将在帮助水务企业提高处理效率、更好地利用有限水资源方面发挥越来越重要的作用。
