行业挑战

为什么溶解氧控制对火电厂至关重要

火电厂的水汽系统对溶解氧控制有着极为严格的要求。

根据电力行业标准，高压锅炉给水中的溶解氧应控制在 15 μg/L 以下。对于超临界锅炉，要求更为严格，溶解氧需控制在 5 μg/L 以下。

过量的溶解氧会与水汽系统内部的金属表面发生反应。

长期作用下，这会导致以下关键设备发生腐蚀：

• 省煤器
• 水冷壁
• 凝结水管道

腐蚀产物在管道内积聚，降低传热效率。

这会增加能耗，并可能导致管道堵塞或爆管等严重问题。

因此，溶解氧控制直接影响 设备安全、运行效率和使用寿命。

传统离线取样分析的局限性

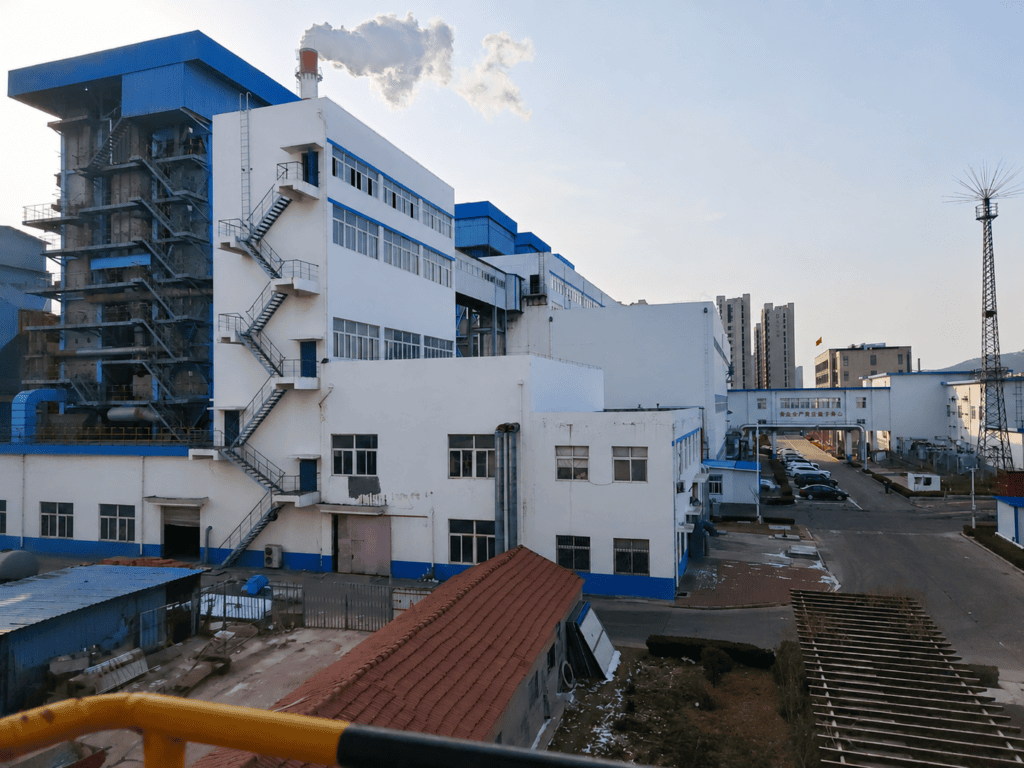

青岛某热电公司为当地提供蒸汽供应、冬季供暖和电力服务。

在日常运行中，该公司在溶解氧监测方面面临多项挑战。

当除氧器正常运行、溶解氧保持在要求范围内时：

传统离线取样只能提供有限的测量结果。

数据存在滞后，操作人员难以实时掌握水质变化或优化除氧工艺。

当出现异常工况时，例如：

• 除氧器填料堵塞
• 蒸汽压力不足
• 运行工况不稳定

溶解氧含量可能突然升高。

若无连续监测，高氧水可能进入锅炉系统。

长期接触会加速高温高压设备的腐蚀。

溶解氧腐蚀在早期阶段难以被发现。

损害逐渐发展，往往在设备性能已经下降后才被发现。

隐患：凝汽器铜管泄漏

凝汽器铜管的微小泄漏是火电厂的另一潜在风险。

发生泄漏时，冷却水中的氧会进入凝结水系统。

传统人工巡检方法无法立即发现这些变化。

因此，隐患可能持续发展，直至影响设备可靠性。

这些挑战表明，火电厂需要 连续溶解氧监测系统。

实时监测和预警帮助操作人员更早发现问题，降低腐蚀风险。

在线溶解氧监测方案

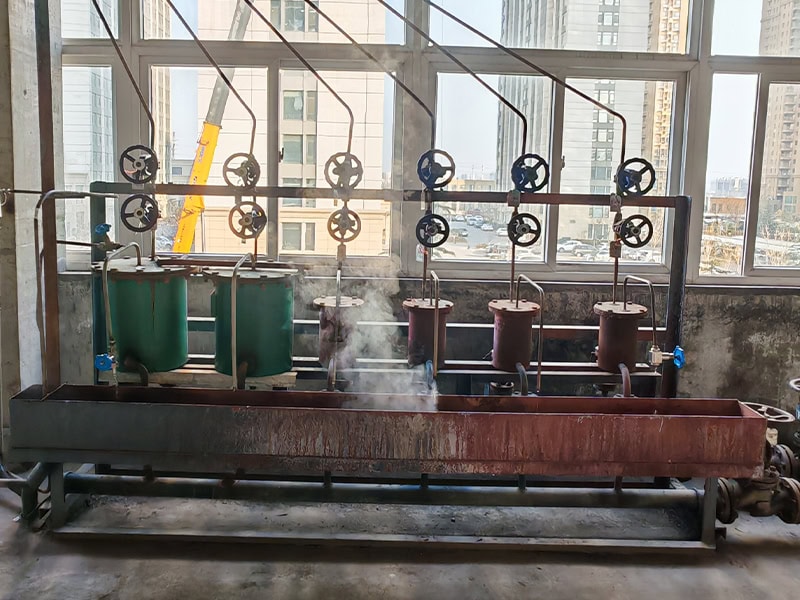

锅炉给水及凝结水系统的实时溶解氧监测

为解决火电厂溶解氧控制难题，可将在线监测方案应用于：

• 锅炉给水
• 凝结水系统
• 冷却水系统

该系统提供连续的溶解氧测量，帮助操作人员维持稳定的水质状况。

核心组件包括 在线溶解氧分析仪、高精度溶解氧传感器和工业通信系统。

核心设备

在线溶解氧分析仪 采用先进的测量技术，提供******的氧浓度监测。

支持 ppb 级溶解氧测量，适用于火电应用的严格要求。

分析仪连续监测氧浓度，为以下方面提供可靠数据：

• 锅炉给水管理
• 凝结水水质控制
• 防腐蚀

系统通过工业通信接口与电厂控制系统集成，包括：

• 4–20 mA 输出
• RS485 通信

实现集中监控和更便捷的运行管理。

智能报警与数据管理

溶解氧监测系统 全天候运行，持续采集水质数据。

当溶解氧超过预设限值时，系统立即触发报警。

操作人员可快速查看异常情况并调整运行参数，例如：

• 除氧器蒸汽流量
• 水位
• 除氧工艺条件

所有监测数据可传输至运行平台。

历史趋势帮助工程师分析水质变化，改进长期工艺优化。

在线溶解氧分析仪的核心优势

连续监测提升设备保护

与传统离线取样相比，在线溶解氧分析仪 可提供水汽系统的连续数据。

帮助操作人员随时掌握氧浓度变化，快速应对异常工况。

实时溶解氧监测带来多项重要益处：

• 早期腐蚀预警
• 异常水质状况检测
• 防止高氧水进入锅炉系统

当溶解氧水平意外升高时，操作人员可在腐蚀造成严重设备损坏前采取措施。

从而提升火电厂运行的安全性和可靠性。

通过溶解氧变化检测凝汽器泄漏

凝汽器铜管泄漏难以通过常规巡检发现。

然而，溶解氧浓度的变化可提供重要的预警信息。

通过连续跟踪溶解氧趋势，操作人员可发现异常氧含量上升，更早排查潜在泄漏源。

有助于降低冷却水污染进入凝结水系统的风险。

可靠的工业设计

火电厂需要能在工业条件下连续运行的监测设备。

在线溶解氧分析仪专为长期稳定运行而设计。

多参数显示与历史数据追踪

分析仪在一屏上显示重要运行信息，包括：

• 溶解氧浓度
• 温度
• 仪器状态
• 运行信息

系统自动存储测量数据，供历史查询。

工程师可分析历史溶解氧趋势，利用数据优化除氧性能。

灵活的校准与通信

分析仪支持多种校准方式，满足不同应用需求。

包括：

• 标准校准方法
• 手动零点调节
• 手动斜率调节

输出信号可根据系统需求进行配置。

分析仪支持：

• 4–20 mA 输出
• RS485 通信

便于与现有电厂控制系统集成。

稳定的长期运行

仪器采用工业可靠性设计，确保连续监测期间的稳定运行。

内置看门狗功能，帮助防止意外系统中断。

简洁的界面和清晰的操作逻辑降低了培训要求。

操作人员可快速完成日常运维任务。

在线溶解氧分析仪技术参数

参数	规格
量程	0–1000 μg/L；0–20.00 mg/L；0–60°C
分辨率	0.1 μg/L；0.01 mg/L；0.1°C
准确度	μg/L: ±1.0% FS；mg/L: ±0.5% FS
响应时间	火电应用快速响应
输出信号	4–20 mA
继电器输出	溶解氧高/低报警
通信	RS485（支持多台仪器连接）
电源	12V DC

现场应用案例：火电厂溶解氧监测

客户挑战

青岛某热电公司为其锅炉给水及凝结水系统安装了在线溶解氧监测系统。

该公司此前主要依赖人工取样和实验室检测。

该方法存在多项局限性：

• 测量频次有限
• 数据反馈滞后
• 难以及时发现溶解氧突变

出现异常工况（如除氧器性能变化或凝汽器泄漏）时，操作人员无法立即判断对水质的影响。

这给锅炉系统带来了潜在的腐蚀风险。

在线监测方案

该公司部署了一台 在线溶解氧分析仪，连续监测溶解氧水平。

系统提供实时测量数据，并将信息传输至电厂控制系统。

监测系统帮助操作人员：

• 连续跟踪溶解氧变化
• 快速接收异常氧含量报警
• 根据实时数据调整除氧运行

安装后，电厂改善了溶解氧管理，加强了对关键水汽设备的保护。

安装后的成效

设备安全提升

在线溶解氧监测系统对锅炉给水水质实现了连续监督。

当氧浓度超限时，系统立即产生报警。

这有助于：

• 降低腐蚀风险
• 防止高氧水进入锅炉系统
• 提升设备运行可靠性

运维效率提升

安装前：

人工取样与周期性实验室检测

安装后：

24小时自动溶解氧监测

操作人员不再需要依赖频繁的人工取样。

系统自动采集并存储测量数据，减少了日常巡检工作量。

监测数据稳定性提升

传统人工取样方法往往造成实际水况与检测结果之间的时延。

操作人员可能无法及时发现溶解氧突变。

在线溶解氧监测系统通过连续测量解决了这一问题。

它提供：

• 实时溶解氧数据
• 不间断连续监测
• 历史趋势记录供分析

凭借可靠的数据支持，工程师可更好地评估除氧器性能并优化水汽系统运行。

从而改善决策水平，降低日常运行中的不确定性。

节能降耗与延长设备寿命

精准的溶解氧监测帮助操作人员优化关键工艺参数，包括：

• 除氧器蒸汽流量
• 水位控制
• 除氧效率

通过将溶解氧维持在要求范围内，系统有助于减少以下设备内部的腐蚀：

• 锅炉
• 省煤器
• 凝结水管道

更低的腐蚀速率可延长设备使用寿命，减少因水汽系统故障导致的非计划停机。

帮助火电厂降低维护成本，提升长期运行稳定性。

数字化运行管理提升

安装在线溶解氧监测系统后，火电厂实现了更高效的数字化水质管理。

安装前后的对比情况如下：

指标	安装前	安装后
监测方式	人工取样，每日数据有限	全天候在线监测，数据连续采集
报警功能	通过人工巡检发现问题	实时溶解氧预警
数据管理	纸质记录，难以查阅	自动存储，支持历史趋势分析
工艺调整	基于经验	数据驱动优化

从周期性巡检到连续管理

安装前，操作人员主要依赖人工取样结果。

这只能提供关于实际水质状况的有限信息。

安装后，溶解氧数据实现连续可用。

工程师现在可以基于真实测量数据识别趋势、评估设备状况并优化运行参数。

这将溶解氧管理从被动应对转变为主动预防策略。

操作人员可在腐蚀问题出现之前提前采取措施，而非事后应对。

总结：火电厂可靠的溶解氧监测

对火电厂而言，溶解氧控制不仅是水质要求。

它是 防腐蚀、设备保护和安全运行 的重要组成部分。

通过为锅炉给水、凝结水和冷却水系统安装 在线溶解氧监测系统，电厂可实现四个关键目标：

• 防止腐蚀
• 提升设备安全
• 降低维护成本
• 实现数字化运行管理

连续监测为操作人员提供准确数据和预警。

有助于在影响关键设备之前预防与氧相关的损害。

随着火电厂持续提升运行效率和可靠性，在线溶解氧监测正成为现代水汽系统管理不可或缺的解决方案。

凭借在工业水分析和工艺监测方面的经验，沃环为火电厂及其他工业应用提供可靠的在线溶解氧监测解决方案。

旨在帮助客户改善水质控制、降低运行风险，实现更安全的长期运行。
