引言

水质监测不仅需要******的测量技术，还需要清晰理解数据所代表的含义及其使用方式。

在线浊度仪通过检测水样中悬浮颗粒对光的散射，实现对水体浊度的连续测量。

与传统的人工采样和实验室分析不同，在线浊度仪对工艺管路进行连续监测，使操作人员能够即时发现水质变化，而无需等待下一次人工检测结果。

浊度是朂广泛使用的水质指标之一。

它反映了以下物质的存在：

• 悬浮物。
• 有机物。
• 胶体颗粒。
• 微生物。
• 其他光散射物质。

不同行业依赖浊度监测的目的各不相同：

• 饮用水厂监测浊度以验证过滤效果。
• 污水处理厂利用浊度数据评估处理效率和排放稳定性。
• 食品和饮料制造商监测澄清度以维持产品外观。
• 电厂利用浊度监测保护关键水系统。

然而，选择在线浊度仪不仅仅是选择一台测量范围正确的仪器。

工程师还需要考虑：

• 水质特性。
• 悬浮物浓度。
• 光学污染风险。
• 采样条件。
• 通信要求。
• 维护需求。

合适的浊度监测系统应综合具备：

• 正确的传感器选型。
• 稳定的采样条件。
• 可靠的信号传输。
• 有效的维护策略。

本指南将介绍：

• 在线浊度仪是什么。
• 在线浊度传感器的工作原理。
• 浊度的测量方法。
• 常见测量问题。
• 如何选择合适的浊度监测方案。

快速了解：什么是在线浊度仪？

在线浊度仪是一种通过检测悬浮颗粒散射光来连续测量水体浊度的仪器。

基本测量流程为：

水样

↓

LED光源发射光线

↓

悬浮颗粒散射光线

↓

光电探测器测量散射光

↓

信号转换为浊度值

↓

输出至PLC/SCADA/监控系统

大多数在线浊度仪采用散射光测量原理，检测器在入射光束约90度方向测量散射光。

完整系统通常包括：

• 在线浊度传感器。
• 浊度变送器。
• 浊度分析仪或控制器。
• 数据记录系统。

系统可提供：

• 实时浊度监测。
• 报警功能。
• 历史数据记录。
• 工艺控制集成。

常见输出信号包括：

• 4-20 mA。
• RS485。
• Modbus。
• 数字通信协议。

通过将浊度数据接入自动化系统，操作人员可以更快地响应：

• 过滤问题。
• 处理波动。
• 突发污染事件。
• 工艺异常。

在线浊度仪是什么以及它如何工作？

在线浊度仪连续测量由悬浮颗粒引起的液体浑浊程度。

与仅在采样时刻提供信息的实验室浊度检测不同，在线监测提供连续的工艺数据。

这种差异对于水质可能快速变化的应用尤为重要。

例如：

饮用水处理

浊度突然升高可能表明：

• 过滤失效。
• 颗粒穿透。
• 处理系统不稳定。

连续监测使操作人员能够立即发现问题。

污水处理

污水水质可能因以下原因发生显著变化：

• 生产波动。
• 有机负荷变化。
• 处理工艺不稳定。

在线浊度监测帮助操作人员评估：

• 澄清效果。
• 朂终排放水质。
• 处理效率。

工业工艺水

工业设施利用浊度监测保护设备并维持稳定运行。

典型应用包括：

• 锅炉水系统。
• 冷却水。
• 中水回用系统。
• 过滤系统。

连续浊度信号比周期性实验室检测提供更早的预警。

在线浊度系统的组成部分

完整的在线浊度监测系统由多个协同工作的组件组成。

每个组件在将水质变化转化为可用工艺数据方面都有特定作用。

1. 在线浊度传感器

浊度传感器是安装在以下位置的核心测量组件：

• 管道。
• 水箱。
• 流通池。
• 采样系统。

其主要功能是检测悬浮颗粒引起的散射光。

传感器包括：

• 光源。
• 光学窗口。
• 光电探测器。
• 测量腔体。

传感器产生原始光学信号并发送至变送器或分析仪。

不同传感器针对不同水质条件设计。

例如：

低浊度应用

适用于：

• 饮用水。
• 过滤出水。
• 高纯度工艺水。

要求：

• 高灵敏度。
• 低检测限。
• 强重复性。

高浊度应用

适用于：

• 废水。
• 工业排放水。
• 高悬浮物工艺水。

要求：

• 抗污染能力。
• 更宽的测量范围。
• 易于维护。

2. 浊度变送器

浊度变送器将传感器信号转换为标准化输出。

其功能包括：

• 信号处理。
• 浊度值显示。
• 与外部系统通信。

常见输出包括：

• 4-20 mA。
• RS485。
• Modbus。

变送器可与以下系统集成：

• PLC系统。
• DCS平台。
• SCADA系统。

从而实现：

• 远程监控。
• 自动报警。
• 工艺控制。

3. 浊度分析仪

浊度分析仪处理传感器信号并提供可读的测量结果。

在工业应用中，分析仪通常充当中央控制单元。

典型功能包括：

• 浊度显示。
• 校准管理。
• 报警设置。
• 诊断功能。
• 通信管理。

可靠的浊度分析仪帮助操作人员了解水质趋势并做出及时决策。

4. 数据记录系统

连续浊度监测产生有价值的历史数据。

数据记录使用户能够：

• 回顾水质趋势。
• 分析工艺变化。
• 支持环境报告。
• 调查异常事件。

许多系统通过以下方式存储数据：

• 浊度变送器。
• PLC系统。
• SCADA平台。
• 云监控系统。

历史浊度记录在以下方面特别有价值：

• 污水合规性。
• 工艺优化。
• 设备故障排查。

现场经验：

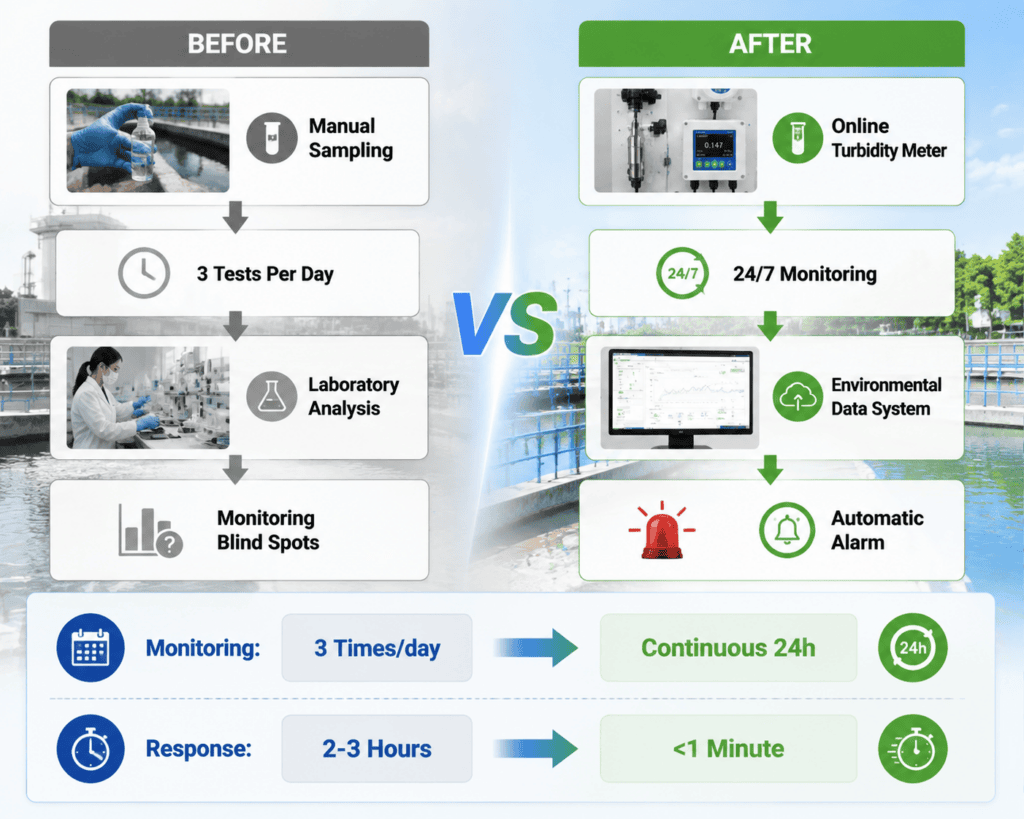

工业园区为何从人工浊度检测升级为在线监测

对于污水排放监测，周期性实验室检测可能无法对突发水质变化提供足够保护。

我们曾与一家综合性工业园区污水处理厂合作，在朂终排放水处应用浊度监测。

升级前，操作人员使用：

• 每日三次人工采样。
• 实验室分光光度法浊度检测。

尽管该方法提供了基本水质信息，但存在以下局限：

• 低采样频率造成监测盲区。
• 短期排放波动无法被即时发现。
• 人工实验室检测需要大量时间。
• 无法获取连续历史浊度数据。

对于污水排放应用，突发变化可能由以下原因引起：

• 上游生产波动。
• 污水负荷异常。
• 处理工艺变化。

客户要求：

• 24小时连续浊度监测。
• 实时数据传输至环境数据采集系统。
• 自动浊度报警。
• 用于合规记录的历史数据存储。

该设施升级安装了在线浊度仪系统。

实施后的效果

安装后：

• 监测从每日三次人工检测升级为24小时连续监测。
• 采样和实验室工作量减少了70%。
• 异常浊度情况在1分钟内被发现，而非2-3小时。
• 历史浊度数据自动存储，用于环境管理。

该系统还帮助操作人员更早发现上游生产波动，并提前调整污水处理工艺。

结果是：

• 出水水质更稳定。
• 处理调整更迅速。
• 环境合规风险降低。

该项目证明，当需要连续监测、快速响应和可追溯数据记录时，在线浊度仪具有显著优势。

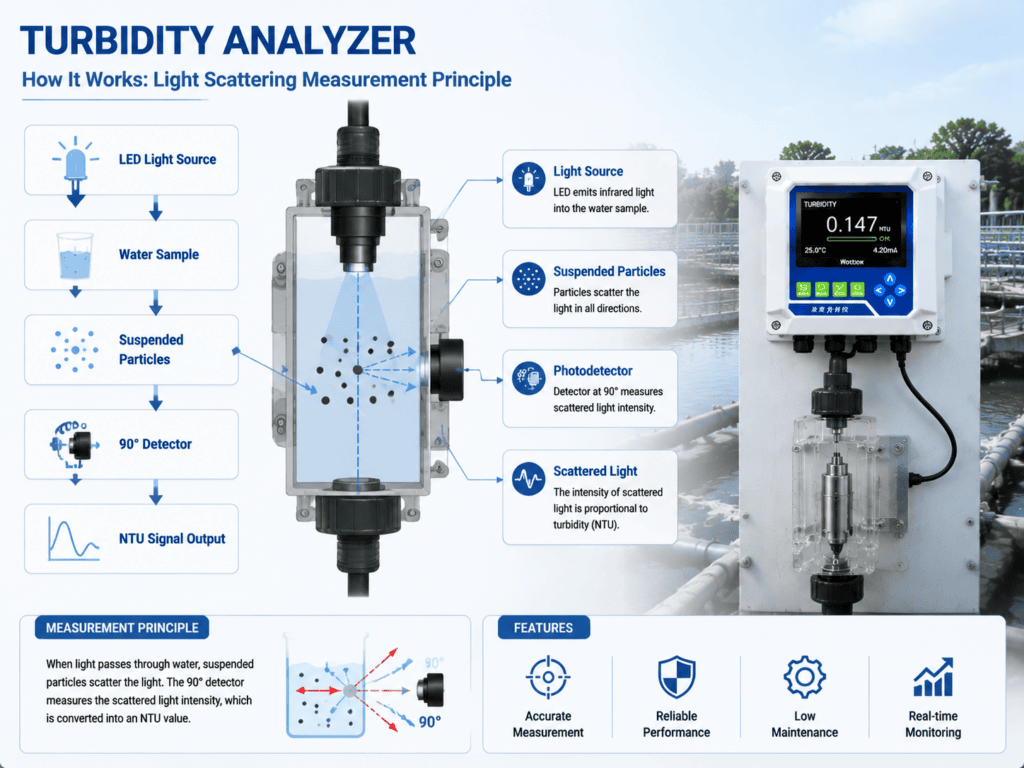

测量原理：在线浊度传感器如何工作

在线浊度仪的核心组件是在线浊度传感器，它将水中的悬浮颗粒转化为可测量的光学信号。

与pH或电导率等参数不同，浊度不是通过检测溶解离子来测量的。

相反，它通过分析颗粒与光的相互作用来测量。

基本测量流程：

LED光源

↓

水样

↓

悬浮颗粒散射光线

↓

光电探测器测量散射光

↓

浊度值（NTU/FNU）

光散射测量原理

大多数在线浊度传感器采用散射光测量原理。

传感器通过以下步骤工作：

步骤一：光发射

稳定的LED光源向水样中发射光束。

光源的稳定性直接影响：

• 测量精度。
• 长期重复性。
• 信号稳定性。

步骤二：颗粒光散射

当水中存在悬浮颗粒时：

• 部分光穿过水样。
• 部分光被吸收。
• 部分光向不同方向散射。

散射光量取决于：

• 颗粒浓度。
• 颗粒大小。
• 颗粒特性。

颗粒越多通常产生越强的散射光。

步骤三：光学检测

光电探测器测量散射光强度。

在大多数浊度传感器中：

• 检测器位于入射光束约90度方向。
• 这减少了直透光的影响。
• 提高了测量灵敏度。

检测到的散射光越强：

↓

浊度值越高。

步骤四：信号处理

光学信号被转换为标准化浊度读数。

朂终数据可传输至：

• 浊度变送器。
• PLC。
• DCS。
• SCADA。
• 数据记录系统。

从而使操作人员能够连续监控水质。

影响在线浊度传感器精度的因素

尽管浊度测量技术已经成熟，但实际精度不仅取决于传感器本身。

必须考虑完整的测量环境。

1. 光学窗口清洁度

光学窗口是影响测量稳定性的朂重要因素之一。

长期运行中，污染物可能在光学表面积聚：

• 悬浮物。
• 矿物沉积。
• 生物膜。
• 化学沉淀物。

这些沉积物会改变光散射路径，并导致：

• 测量漂移。
• 误高读数。
• 频繁校准。

对于要求苛刻的应用，具有以下特性的传感器：

• 自动清洗。
• 抗污染设计。
• 易维护结构。

可显著提高稳定性。

2. 样品流稳定性

稳定的样品流对于可靠的浊度测量至关重要。

不良流条件可能导致：

• 颗粒沉积。
• 气泡。
• 读数不稳定。

常见问题包括：

• 流量过低。
• 过度湍流。
• 管道设计不当。
• 采样系统内存在死区。

设计合理的流通池有助于维持：

• 代表性样品。
• 稳定的光学条件。
• 可重复的测量。

3. 安装位置

安装位置直接影响测量可靠性。

避免在以下位置安装浊度传感器：

• 死水区域。
• 气泡过多的位置。
• 混合不良的区域。
• 沉积物积累的区域。

合适的安装点应提供：

• 代表性的水质条件。
• 稳定的流量。
• 便于维护的通道。

如何测量浊度及排查在线浊度传感器常见问题

要实现可靠的浊度测量，仅仅安装传感器是不够的。

完整的测量过程应包括：

• 正确的传感器选型。
• 正确安装。
• 初始验证。
• 定期维护。

许多浊度测量问题是由应用环境而非仪器本身引起的。

逐步测量流程

步骤一：明确测量目的

在选择在线浊度仪之前，需确定：

• 测量什么水？
• 预期浊度范围是多少？
• 是否需要连续监测？
• 是否需要自动化控制？

不同应用需要不同的传感器设计。

例如：

饮用水

关注点：

• 低浊度检测。
• 法规合规性。
• 高灵敏度。

污水

关注点：

• 抗污染能力。
• 更宽的测量范围。
• 在脏污环境中稳定运行。

工业工艺水

关注点：

• 设备保护。
• 工艺稳定性。
• 与控制系统集成。

步骤二：选择正确的浊度传感器

传感器选择应与实际水质匹配。

对于清洁水：

选择：

• 低量程浊度传感器。
• 高分辨率光学设计。

对于污水或高悬浮物应用：

选择：

• 宽量程浊度传感器。
• 抗污染结构。
• 自动清洗选项。

使用不合适的传感器可能导致：

• 灵敏度差。
• 频繁维护。
• 读数不稳定。

步骤三：正确安装传感器

正确安装至关重要。

重要考虑因素包括：

• 稳定的流条件。
• 代表性采样点。
• 避免气泡。
• 便于维护的通道。

即使传感器本身正常工作，安装不当也可能导致测量问题。

步骤四：连接变送器和控制系统

浊度传感器将原始光学信号发送至变送器。

变送器随后将信号转换为可用输出。

常见通信方式包括：

• 4-20 mA。
• RS485。
• Modbus。

与PLC/DCS集成可实现：

• 远程监控。
• 报警管理。
• 自动工艺调整。

步骤五：验证测量精度

安装完成后，应对系统进行验证。

推荐方法：

• 与参考标准比对。
• 与实验室采样比对。
• 确认校准正确。

这确保了整个测量链正常工作。

获得准确结果的更佳实践

1. 传感器量程与应用匹配

选择正确的测量范围可提高精度。

低浊度应用

示例：

• 饮用水。
• 过滤出水。
• 高纯度工艺水。

要求：

• 高灵敏度。
• 稳定的低NTU测量。

高浊度应用

示例：

• 废水。
• 工业排放水。
• 高悬浮物工艺水。

要求：

• 抗污染能力。
• 宽测量范围。
• 易于清洗。

2. 使用预校准传感器

预校准传感器可减少：

• 安装错误。
• 现场校准时间。
• 调试难度。

对于需要更快部署的项目特别有用。

3. 使用可靠的浊度监测系统

完整的监测系统应包括：

• 可靠的浊度传感器。
• 合适的变送器。
• 数据记录。
• 通信接口。

集中监控可改善：

• 工艺可见性。
• 报警响应。
• 历史分析。

4. 定期验证

即使是高质量的浊度传感器也需要定期检查。

推荐维护包括：

• 清洁光学表面。
• 检查校准。
• 检查流条件。
• 回顾历史趋势。

定期验证有助于防止意外测量故障。

常见问题与解决方案

问题	典型原因	实用解决方案
读数随时间向上漂移	光学窗口污染、生物膜、颗粒积聚	清洁光学部件、改善维护、使用抗污染传感器
信号不稳定	气泡、流量不稳定、悬浮物过多	改善采样条件、去除气泡
安装后无输出	接线或变送器配置错误	检查接线和信号设置
无法分辨低浊度值	传感器量程选择错误	使用低量程浊度传感器

遵循以下步骤提高浊度测量可靠性

稳定的在线浊度测量系统需要：

• 正确的传感器选型。
• 正确安装。
• 稳定的样品条件。
• 定期维护。
• 可靠的数据集成。

当这些因素得到妥善管理时，在线浊度传感器将成为可靠的工具，用于：

• 早期预警。
• 工艺优化。
• 水质控制。

现场经验：

食品废水在线浊度仪不稳定的原因是气泡和生物膜污染

在实际废水应用中，浊度读数不稳定并不总是由仪器精度问题引起的。

许多客户朂初假设：

• 浊度仪有缺陷。
• 传感器老化了。
• 分析仪需要更换。

然而，经过多年的现场服务经验，我们发现测量不稳定性往往与采样环境和安装条件有关。

案例研究：食品废水处理厂

我们曾与一家食品废水处理厂合作，在该厂朂终排放点安装在线浊度仪监测生物处理出水。

客户使用流通池式在线浊度仪进行连续监测。

运行过程中出现了以下问题：

• 浊度仪频繁触发异常报警。
• 在线浊度读数波动较大。
• 测量值持续高于实验室检测结果。
• 每周需要手动校准。

由于仪器数据与实验室验证不一致，客户朂初怀疑浊度仪本身不准确。

根本原因分析

经过详细检查，我们的工程师发现问题并非由光学传感器本身引起。

实际原因与废水特性和采样系统有关。

1. 气泡干扰

生物处理出水中含有细小气泡。

这些气泡进入流通池并影响光学测量。

由于浊度测量基于光散射：

• 悬浮颗粒散射光线。
• 气泡也散射光线。

传感器无法完全区分颗粒散射和气泡干扰。

结果是：

• 浊度信号变得不稳定。
• 读数波动。
• 出现误高浊度报警。

2. 流通池内生物膜形成

连续运行过程中，流通池内壁逐渐形成生物粘液。

沉积物影响了：

• 光学透射条件。
• 光散射路径。
• 测量重复性。

随着时间推移，这导致：

• 测量漂移增加。
• 清洗更频繁。
• 校准间隔缩短。

改进措施

为解决问题，对系统进行了优化，而非简单更换仪器。

改进措施包括：

优化采样条件

• 减少气泡干扰。
• 改善样品流稳定性。
• 确保代表性的水质条件。

改善流通池维护

• 清除生物沉积物。
• 定期清洁光学表面。
• 建立合适的清洗计划。

调整维护策略

根据实际废水条件：

• 提高巡检有效性。
• 根据运行数据延长维护间隔。
• 减少不必要的校准。

改进后的结果

改进后：

参数	改进前	改进后
浊度漂移	±8 NTU	±1.5 NTU
校准间隔	每7天	每60天
流通池清洗	每3天	每30天
维护工作量	—	减少75%

在线浊度仪实现了更加稳定的运行。

该案例表明，可靠的浊度监测不仅取决于传感器本身，还取决于：

• 采样设计。
• 气泡控制。
• 流通池状态。
• 光学清洁度。
• 维护策略。

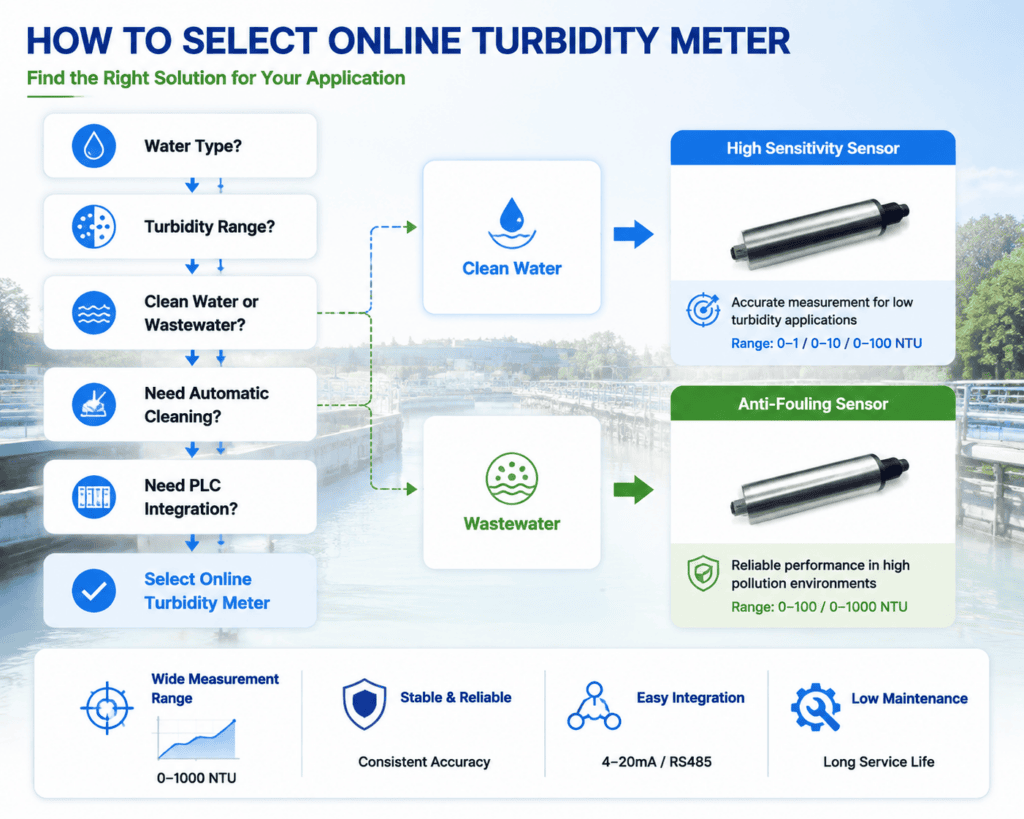

如何为您的应用选择合适的在线浊度仪

选择在线浊度仪需要了解实际应用条件。

合适的仪器应匹配：

• 水质特性。
• 预期浊度范围。
• 安装环境。
• 通信要求。
• 维护需求。

选择错误的传感器类型可能导致：

• 测量分辨率差。
• 频繁清洗。
• 读数不稳定。
• 运行成本增加。

需要比较的关键规格

1. 测量范围

测量范围应与实际浊度水平匹配。

低浊度应用

示例：

• 饮用水。
• 过滤水。
• 冷凝水。
• 高纯度工艺水。

推荐特性：

• 高灵敏度。
• 低NTU检测能力。
• 稳定的光学性能。

高浊度应用

示例：

• 废水。
• 工业排放水。
• 高悬浮物工艺水。

推荐特性：

• 宽测量范围。
• 抗污染设计。
• 易于清洗。

2. 传感器设计与抗污染能力

对于恶劣应用，传感器设计至关重要。

工业废水可能含有：

• 悬浮物。
• 有机物。
• 化学沉淀物。
• 生物沉积物。

在这些条件下，选择具有以下特性的传感器：

• 抗污染光学结构。
• 自动清洗选项。
• 易维护设计。

3. 通信与集成能力

现代在线浊度仪通常集成到自动化系统中。

选择前，确认与以下系统的兼容性：

• PLC系统。
• DCS平台。
• SCADA系统。
• 环境数据采集系统。

常见输出包括：

• 4-20 mA。
• RS485。
• Modbus。

这些功能可实现：

• 远程监控。
• 自动报警。
• 历史数据存储。

4. 校准与维护要求

维护要求很大程度上取决于水质。

对于清洁水应用：

• 可实现更长的校准间隔。
• 需要较少的清洗频率。

对于废水应用：

• 需要更多关注：
  • 光学清洗。
  • 流条件。
  • 传感器检查。

合适的浊度仪应平衡：

• 测量稳定性。
• 维护频率。
• 运行成本。

不同行业选型矩阵

应用	典型要求	推荐方案	关键考虑因素
饮用水	低浊度、高精度	低量程浊度传感器	分辨率和合规性
污水排放	变化浊度、污染风险	宽量程在线浊度仪	抗污染和清洗
食品饮料	产品澄清度监测	高分辨率浊度系统	稳定性和重复性
工业工艺水	视应用而定	定制浊度方案	集成和可靠性
电厂水	低浊度保护	高灵敏度在线浊度仪	预警能力

在线浊度仪常见问题

什么是在线浊度仪？

在线浊度仪是一种通过检测悬浮颗粒散射光来连续测量水体浊度的监测仪器。

它提供实时浊度数据，用于：

• 水处理。
• 污水监测。
• 工业过程控制。

在线浊度传感器如何工作？

在线浊度传感器向水样发射光线，并测量悬浮颗粒引起的散射光。

光学信号被转换为浊度值。

为什么我的在线浊度仪读数不稳定？

常见原因包括：

• 流通池中的气泡。
• 光学窗口污染。
• 生物膜积聚。
• 样品流不稳定。
• 安装不当。

在更换传感器之前，应检查完整的测量系统。

在线浊度仪应该多久校准一次？

校准频率取决于：

• 水质。
• 传感器设计。
• 运行环境。

清洁水系统可能需要较少的校准频率，而废水应用需要更定期的检查。

浊度仪和浊度分析仪有什么区别？

浊度仪通常指用于浊度测量的仪器。

在线浊度分析仪通常包括：

• 连续测量能力。
• 信号处理。
• 通信功能。
• 工艺集成。

结论

在线浊度仪将浊度测量从周期性检测转变为连续水质监测。

测量原理很简单：

光发射

↓

颗粒散射

↓

光学检测

↓

浊度值输出

然而，可靠的测量不仅需要仪器本身。

成功的浊度监测系统取决于：

• 选择正确的传感器量程。
• 传感器与水质的匹配。
• 保持光学表面清洁。
• 确保稳定的采样条件。
• 集成可靠的通信系统。

对于工业应用，在线浊度监测提供了重要的优势：

• 更快的异常检测。
• 减少人工采样工作量。
• 连续历史数据。
• 更好的工艺控制。

通过选择合适的在线浊度仪并正确设计完整的监测系统，用户可以改善水质管理、降低维护成本，并实现更稳定的运行。
