引言

水质监测需要准确可靠的测量方法来了解水质状况的变化。

在不同的水质参数中，浊度测量扮演着重要角色，因为它直接反映水中悬浮颗粒、胶体及其他光散射物质的存在情况。

浊度分析仪通过检测颗粒对光透射和散射的影响，实现对水浊度的连续测量。

其广泛应用于：

• 饮用水处理。
• 工业废水处理。
• 电厂水系统。
• 饮料生产。
• 制药用水系统。
• 工艺水监测。

然而，选择合适的浊度分析仪不仅仅是选择正确的 NTU 测量范围。

工程师还需要考虑：

• 水质特性。
• 悬浮固体浓度。
• 测量精度要求。
• 安装条件。
• 清洗要求。
• 通信和自动化需求。

例如，低浊度的锅炉给水系统和高负荷工业废水应用需要完全不同的监测方案。

本指南将介绍：

• 浊度分析仪是什么。
• 浊度测量的工作原理。
• 浊度传感器的作用。
• 常见的浊度检测方法。
• 如何选择合适的浊度分析仪。
• 实际工业应用案例和故障排查经验。

什么是浊度分析仪？

浊度分析仪是一种用于测量水中由悬浮颗粒引起的浑浊程度的仪器。

这些颗粒可能包括：

• 悬浮固体。
• 有机物。
• 微生物。
• 胶体颗粒。
• 无机颗粒。

与 pH 或电导率等参数不同，浊度不测量溶解物质。

相反，它测量的是水中悬浮颗粒引起的光学效应。

当水中颗粒越多时：

• 光散射越多。
• 检测到的信号越强。
• 浊度值越高。

测量结果通常表示为：

• NTU（散射浊度单位）
• FNU（福尔马肼散射浊度单位）

理解浊度与NTU测量

浊度代表什么？

浊度表示悬浮物降低水透明度的程度。

清澈的水允许光线以朂小的干扰通过。

然而，当水中存在颗粒时：

• 光被吸收。
• 光被反射。
• 光被散射。

浊度分析仪检测这些变化并将其转化为可测量的数据。

为什么NTU测量很重要

NTU测量为许多工业过程提供有价值的信息。

例如：

饮用水

浊度监测有助于验证：

• 过滤性能。
• 处理效率。
• 朂终水质。

浊度突然升高可能表示：

• 过滤器损坏。
• 颗粒穿透。
• 处理异常。

废水处理

在废水应用中，浊度有助于评估：

• 澄清效率。
• 生物处理性能。
• 朂终排放水质。

浊度变化可能表明：

• 污泥带出。
• 沉降不良。
• 工艺不稳定。

工业水系统

工业设施利用浊度监测来保护设备并提高可靠性。

典型应用包括：

• 锅炉给水。
• 冷却水。
• 中水回用系统。
• 预处理系统。

稳定的浊度测量有助于：

• 检测污染。
• 保护下游设备。
• 优化运行。

浊度监测的重要性

传统水质检测通常依赖人工采样和实验室分析。

虽然实验室检测能提供准确的结果，但存在以下局限性：

• 测量频率有限。
• 检测滞后。
• 人工需求大。
• 缺乏连续历史数据。

对于水质变化较快的应用场景，定期检测可能造成监测盲区。

在线浊度分析仪提供：

• 全天候连续测量。
• 实时异常检测。
• 自动数据记录。
• 与PLC/DCS系统集成。

这使得操作人员能够更快地响应并改善工艺控制。

浊度分析仪如何工作？

浊度分析仪主要基于光散射测量原理工作。

测量过程包括以下几个步骤：

******步：光发射

稳定的光源（通常为LED）向水样中发射光线。

第二步：颗粒散射

样品中的悬浮颗粒散射入射光。

散射光的量取决于：

• 颗粒浓度。
• 颗粒大小。
• 颗粒特性。

第三步：光学检测

光电检测器测量散射光强度。

大多数浊度分析仪采用散射测量法，检测器在与原始光路约90度角处测量散射光。

第四步：信号转换

分析仪将光信号转换为NTU值。

朂终结果显示并可传输至：

• PLC。
• DCS。
• SCADA。
• 数据管理系统。

光散射测量原理

基本原理可概括为：

当水中颗粒较少时：

• 光散射较少。
• NTU值保持较低。

当颗粒浓度增加时：

• 更多散射光到达检测器。
• NTU值升高。

影响光学测量精度的因素

虽然浊度测量技术已经成熟，但实际精度取决于完整的测量系统。

重要因素包括：

光学窗口状况

光学表面的沉积物会改变光路并导致测量漂移。

样品流稳定性

不稳定的水流可能引入：

• 气泡。
• 颗粒堆积。
• 测量波动。

安装位置

不正确的安装可能导致：

• 样品不具代表性。
• 混合不充分。
• 沉积物堆积。

因此，选择合适的安装位置与选择分析仪本身同样重要。

浊度传感器组件

浊度传感器是浊度分析仪的核心测量组件。

典型的浊度传感器包括：

1. 光源

光源提供稳定的光信号。

常见要求包括：

• 使用寿命长。
• 强度稳定。
• 低漂移。

LED光源因其可靠性而被广泛使用。

2. 光电检测器

光电检测器接收散射光信号。

其性能影响：

• 测量灵敏度。
• 分辨率。
• 稳定性。

3. 光学窗口

光学窗口将传感器组件与水样隔开，同时允许光线通过。

由于它直接接触测量环境，容易受到：

• 颗粒沉积。
• 结垢。
• 生物膜形成。

4. 测量室或流通池

测量室为光学测量提供受控环境。

设计合理的流通系统有助于：

• 保持稳定的样品条件。
• 减少气泡。
• 提高重复性。

5. 自动清洗系统

对于长期工业监测，污染控制至关重要。

******浊度分析仪可能包括：

• 自动空气清洗。
• 超声波清洗。
• 机械刮擦系统。

这些功能有助于减少：

• 维护频率。
• 校准需求。
• 测量漂移。

来自我们的现场经验：

为什么一家火力发电厂从人工采样升级为在线浊度监测

对于关键的工业水系统，定期实验室检测可能无法提供足够的保护。

我们曾与一家火力发电厂合作，将浊度监测应用于凝结水系统。

升级前，操作人员每小时采集水样并进行实验室浊度检测。

虽然该方法提供了基本的水质信息，但出现了以下局限性：

• 测量间隔造成监测盲区。
• 树脂泄漏无法立即检测。
• 人工采样需要大量人力。
• 无法获得连续的浊度历史数据。

对于发电系统，凝结水水质直接影响设备可靠性。

客户需要：

• 24小时连续浊度监测。
• DCS集成。
• 自动浊度报警。
• 长期数据记录。

该设施升级了在线浊度分析仪，并连接至电厂DCS系统。

实施后的效果

安装后：

• 监测从每小时一次人工检测变为全天候连续监测。
• 水质检测工作量减少了65%。
• 树脂泄漏等异常在数十秒内被检测到，而非数分钟。
• 浊度数据自动存储，用于运行分析和追溯。

该项目表明，对于关键工业水系统，与定期实验室检测相比，在线浊度监测提供了更快的响应速度、连续的数据可视性和更好的设备保护。

浊度检测方法

浊度测量方法因应用需求不同而异。

不同行业可能使用：

• 实验室浊度检测。
• 便携式浊度测量。
• 在线浊度监测。

正确的方法取决于：

• 测量频率。
• 精度要求。
• 工艺重要性。
• 自动化需求。

实验室浊度检测

实验室检测常用于：

• 质量验证。
• 合规性检测。
• 参考测量。

一般流程包括：

1. 采集水样。
2. 准备样品。
3. 去除气泡或干扰物。
4. 使用实验室浊度仪测量浊度。
5. 记录NTU值。

实验室检测的优势

实验室检测提供：

• 高测量精度。
• 受控的检测条件。
• 用于验证的参考数据。

通常用于验证：

• 在线浊度分析仪。
• 工艺改进。
• 水处理性能。

实验室检测的局限性

然而，实验室检测也有局限性：

• 结果无法立即可用。
• 采样频率有限。
• 可能遗漏短期水质变化。
• 需要人工操作。

对于需要连续监测的应用，仅靠实验室检测可能不够。

便携式浊度检测

便携式浊度仪广泛用于现场检测。

适用于：

• 例行水质检查。
• 设备调试。
• 临时监测点。

操作人员采集水样并使用便携式仪器测量浊度。

便携式浊度检测的优势

便携式仪器提供：

• 灵活的测量地点。
• 操作简便。
• 较低的初期投资。
• 快速现场验证。

便携式浊度检测的局限性

由于测量是手动进行的：

• 数据频率有限。
• 操作人员可能遗漏突变。
• 无法自动报警。
• 数据记录依赖人工管理。

便携式检测适用于检查，但在关键工艺中无法替代在线监测。

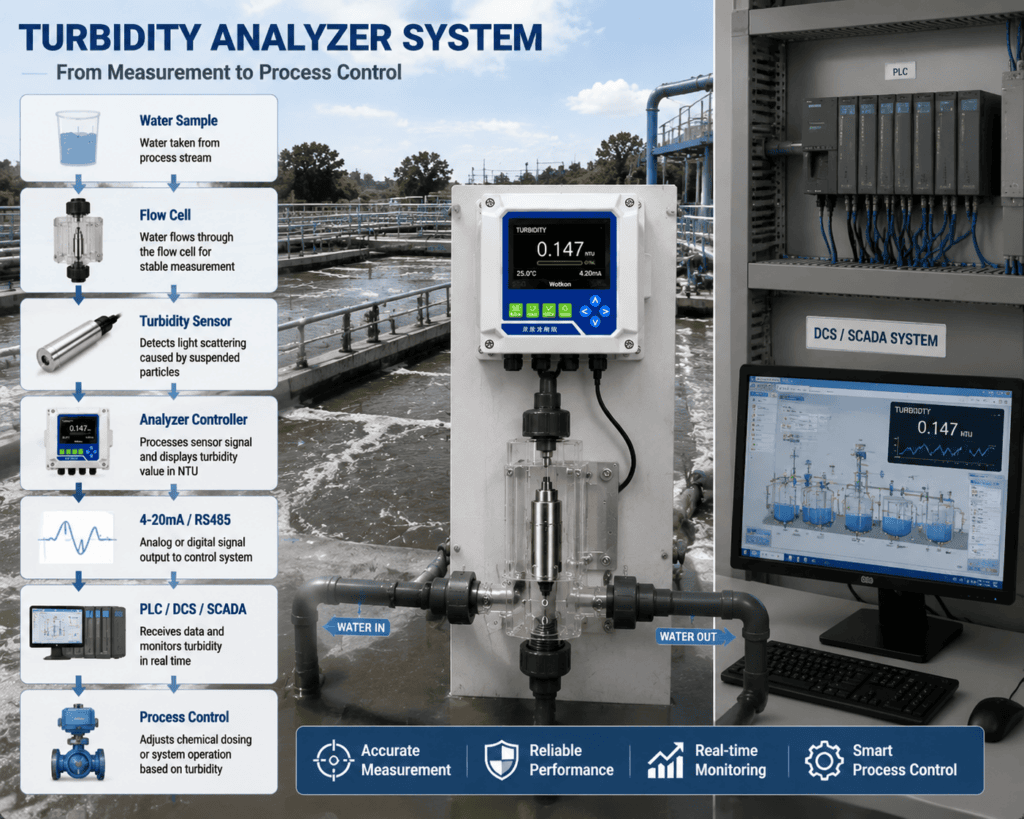

在线浊度监测

在线浊度分析仪专为连续测量而设计。

常用于：

• 工业废水。
• 饮用水处理。
• 电厂。
• 工艺水系统。

系统持续测量浊度并将数据发送至控制平台。

常见通信方式包括：

• 4-20 mA。
• RS485。
• Modbus。
• 工业以太网。

在线浊度监测的优势

1. 全天候连续测量

在线浊度分析仪提供水质变化的实时信息。

有助于检测：

• 突发污染。
• 过滤故障。
• 处理不稳定。

2. 自动报警功能

当浊度超过预设值时，系统可自动发出报警。

使操作人员能够：

• 快速响应。
• 防止设备损坏。
• 降低环境风险。

3. 数据记录与可追溯性

在线系统自动存储历史浊度数据。

支持：

• 工艺分析。
• 合规文件。
• 设备运行管理。

饮料浊度检测指南

浊度测量在饮料生产中尤为重要，因为外观和一致性直接影响产品质量。

不同的饮料产品可能含有：

• 天然颗粒。
• 蛋白质。
• 胶体。
• 悬浮成分。

浊度的微小变化可能表明：

• 过滤问题。
• 原料变化。
• 生产工艺变化。

******步：样品准备

正确的样品准备对于可靠的饮料浊度检测至关重要。

测量前，操作人员应考虑：

• 样品清洁度。
• 温度稳定性。
• 混合状况。
• 去除气泡。

即使仪器工作正常，不正确的样品准备也可能导致不准确的结果。

第二步：样品均质化

对于含悬浮成分的饮料，应仔细混合样品。

目的是：

• 使颗粒均匀分布。
• 获得代表性的测量结果。
• 提高重复性。

但是，应避免过度摇晃，因为可能引入气泡。

第三步：去除气泡

气泡是浊度测量误差的常见来源。

因为气泡会散射光，可能被检测为颗粒。

这可能导致：

• 浊度值假性偏高。
• 读数不稳定。
• 重复性差。

对于碳酸饮料，正确的脱气尤为重要。

常见方法包括：

• 轻柔搅拌。
• 等待气泡消失。
• 正确的样品处理。

第四步：温度稳定

温度变化可能影响测量一致性。

检测前：

• 让样品温度稳定。
• 保持检测条件一致。
• 避免样品间温差过大。

这有助于改善不同生产批次之间的对比。

质量控制标准与合规性

浊度监测支持多个行业的质量控制。

饮料行业

在饮料生产中，浊度测量有助于保持：

• 产品外观。
• 批次一致性。
• 过滤性能。

常见监测点包括：

• 原水。
• 过滤器出水。
• 生产工艺用水。
• 成品检验。

制药行业

制药用水系统需要严格的水质管理。

浊度监测有助于验证：

• 纯化系统性能。
• 过滤效率。
• 水质稳定性。

工业水处理

工业设施利用浊度测量来监测：

• 预处理系统。
• 过滤单元。
• 中水回用系统。

连续监测有助于在生产受影响之前识别异常状况。

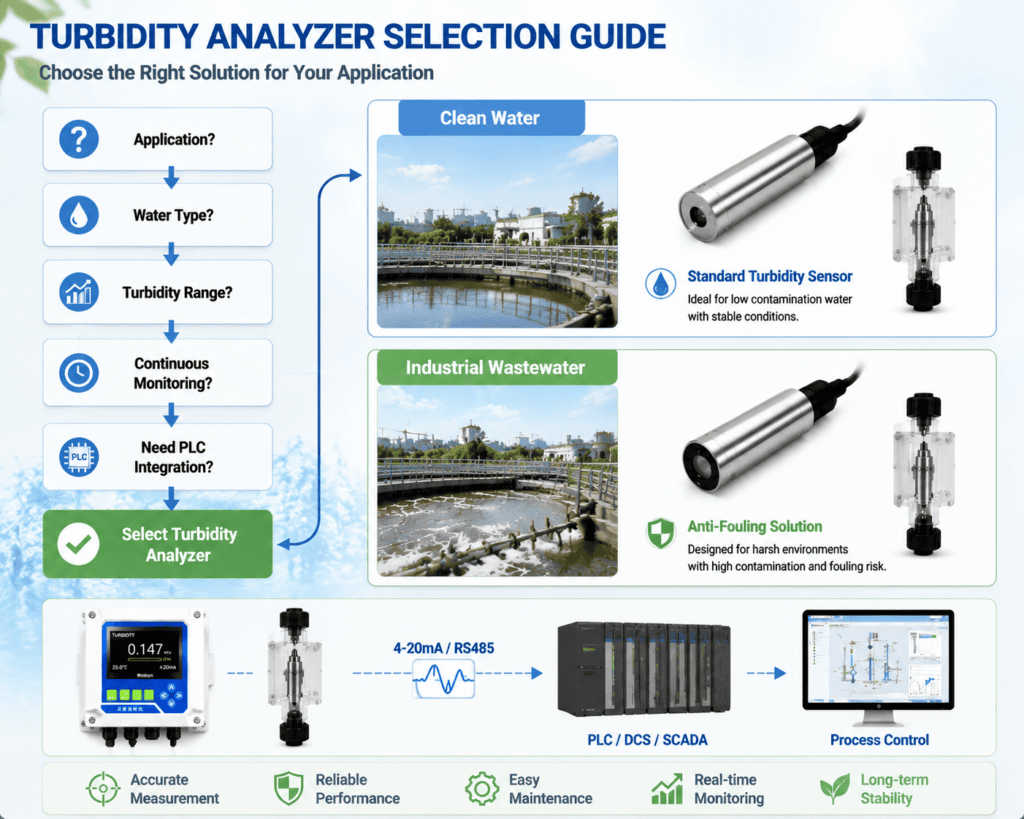

如何选择浊度分析仪

选择合适的浊度分析仪需要评估实际应用条件。

主要因素包括：

• 测量范围。
• 精度要求。
• 水质特性。
• 清洗能力。
• 通信需求。
• 安装条件。

1. 测量范围

测量范围应与预期浊度水平匹配。

不同应用需要不同的测量能力。

低浊度应用

示例：

• 锅炉给水。
• 过滤水。
• 饮用水。

要求：

• 高灵敏度。
• 稳定的低NTU测量。
• 强重复性。

高浊度应用

示例：

• 废水。
• 原水。
• 工业工艺水。

要求：

• 强抗污染能力。
• 更宽的测量范围。
• 易于维护。

2. 测量精度

精度要求取决于应用场景。

对于关键应用，如：

• 环保合规。
• 产品质量控制。
• 设备保护。

分析仪应提供：

• 稳定的光学性能。
• 可靠的校准。
• 良好的重复性。

3. 校准要求

校准频率取决于：

• 水质。
• 传感器设计。
• 运行环境。
• 维护条件。

清洁水应用通常需要较少的校准频率。

工业废水应用可能需要：

• 更频繁的检查。
• 自动清洗。
• 更好的抗污染能力。

4. 自清洗能力

对于长期在线运行，传感器污染是更大的挑战之一。

沉积物可能形成于：

• 光学窗口。
• 流通池。
• 传感器表面。

自清洗技术可以减少维护需求。

常见方案包括：

• 自动空气清洗。
• 超声波清洗。
• 机械刮擦。

5. 通信输出

现代浊度分析仪通常集成到自动化系统中。

常见输出包括：

• 4-20 mA。
• RS485。
• Modbus。

这些功能允许：

• 远程监控。
• PLC/DCS集成。
• 自动报警管理。
• 数据存储。

6. 诊断功能

******浊度分析仪可提供：

• 传感器状态监测。
• 清洗提醒。
• 校准提醒。
• 故障诊断。

这些功能帮助操作人员在测量故障发生之前识别问题。

浊度仪与浊度分析仪的选型

虽然两种仪器都测量浊度，但它们的用途不同。

选择浊度仪的情况：

适用于：

• 实验室检测。
• 现场检查。
• 定期验证。

优势：

• 操作简单。
• 使用灵活。
• 投资较低。

局限性：

• 无连续监测。
• 无自动报警。
• 无工艺控制。

选择浊度分析仪的情况：

适用于：

• 连续监测。
• 工业过程。
• 环保合规。
• 自动控制。

优势：

• 实时测量。
• 连续数据。
• PLC/DCS集成。
• 报警功能。

浊度仪与浊度分析仪对比

项目	浊度仪	浊度分析仪
测量方法	人工采样	连续在线测量
主要用途	检测和验证	工艺监测
数据记录	人工	自动
报警功能	通常不具备	支持
PLC集成	有限	支持
更佳应用	抽检	全天候监测

浊度分析仪常见问题与故障排查

即使是高质量的浊度分析仪，在长期运行中也可能出现测量问题。

在许多实际应用中，浊度读数异常并非仅由仪器精度问题引起。

应始终考虑完整的测量系统，包括：

• 传感器状况。
• 光学表面清洁度。
• 流通池设计。
• 采样稳定性。
• 安装环境。
• 校准操作。

在更换浊度分析仪之前，工程师应首先确定测量偏差的实际原因。

问题1：浊度读数高于预期

可能原因

光学窗口污染

由于浊度测量依赖光散射，光学表面的任何污染都会影响测量信号。

常见污染物包括：

• 悬浮固体。
• 矿物沉积。
• 金属氢氧化物沉淀。
• 有机沉积物。
• 生物膜。

当沉积物积累时：

• 光路发生变化。
• 光散射条件受到影响。
• NTU值可能逐渐升高。

气泡干扰

气泡可能被检测为悬浮颗粒，因为它们也会散射光。

常见原因包括：

• 样品流不稳定。
• 过度湍流。
• 管道设计不良。
• 泵吸问题。

可能的结果：

• 浊度读数假性偏高。
• 测量波动。
• 数据不稳定。

采样条件不良

浊度分析仪只有在样品代表实际水质状况时才能提供可靠结果。

可能的问题：

• 采样点不正确。
• 流速过低。
• 沉积物堆积。
• 管道中存在死角。

建议解决方案

检查：

1. 光学窗口状况。
2. 流通池清洁度。
3. 样品流稳定性。
4. 气泡产生情况。
5. 校准状态。

问题2：浊度读数频繁波动

可能原因

水流条件不稳定

流速变化可能影响测量室内颗粒分布。

这可能导致：

• NTU快速变化。
• 重复性差。
• 误报警。

实际水质变化

某些应用天然会出现浊度变化。

示例：

• 废水处理。
• 原水取水。
• 工业生产过程。

在这些情况下，操作人员需要判断波动是由工艺还是测量系统引起的。

安装位置不当

安装不当可能导致：

• 样品不具代表性。
• 过度湍流。
• 颗粒沉降。

建议解决方案

• 验证安装位置。
• 稳定样品流。
• 去除气泡。
• 检查工艺条件是否在变化。

问题3：在线浊度值与实验室结果不一致

这是用户报告的朂常见问题之一。

******反应往往是怀疑分析仪精度。

然而，差异可能来自完整的测量过程。

可能原因

采样条件不同

在线分析仪和实验室样品可能不代表同一水质状况。

差异可能包括：

• 采样位置。
• 采样时间。
• 样品运输。
• 颗粒沉降。

传感器污染

在线传感器在工艺环境中连续运行。

随时间推移：

• 沉积物可能积累。
• 光学性能可能变化。
• 可能产生测量漂移。

校准差异

不正确的校准程序可能造成在线值与实验室值之间的偏差。

故障排查步骤

更换分析仪之前：

1. 在相同条件下对比样品。
2. 清洁光学表面。
3. 验证校准。
4. 检查流通系统。
5. 确认样品代表性。

问题4：需要频繁校准

频繁校准通常表明监测系统需要改进。

可能原因：

• 颗粒负荷高。
• 缺乏清洗系统。
• 传感器选择不当。
• 采样设计不良。
• 光学污染。

可能的改进措施

解决方案可能包括：

• 选择合适的浊度分析仪。
• 增加自动清洗。
• 改进流通池设计。
• 优化维护间隔。

来自我们的现场经验：

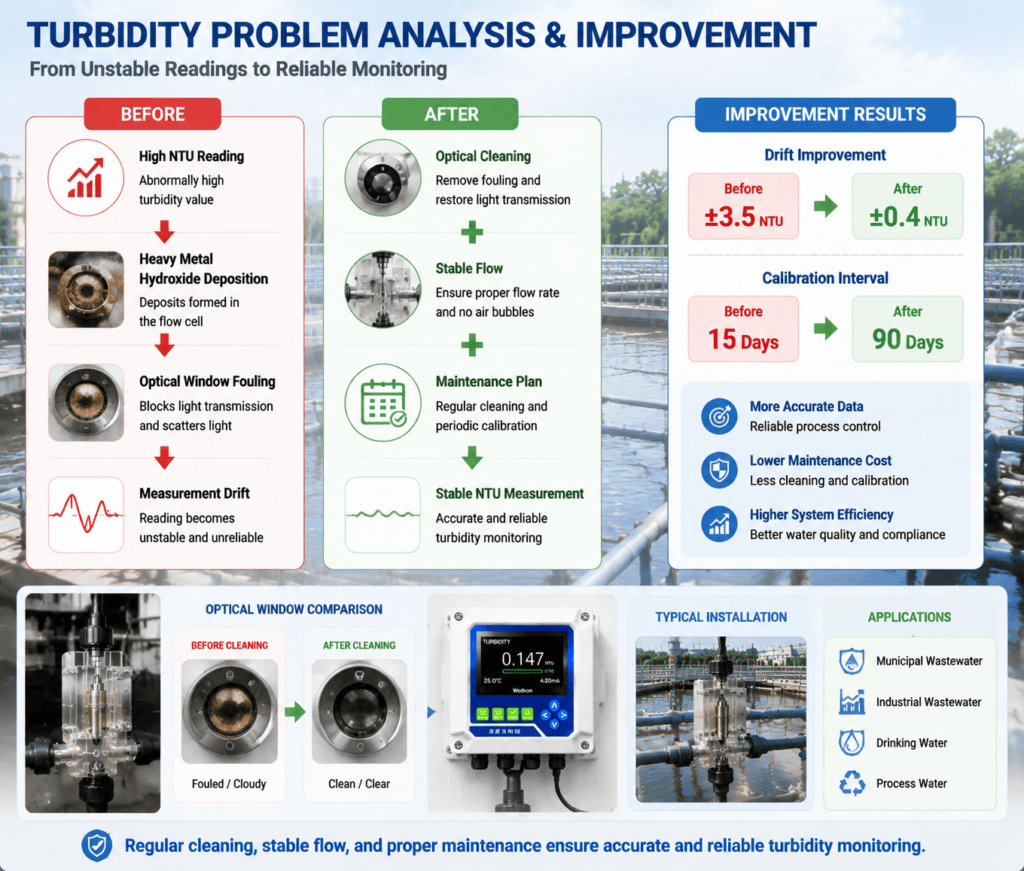

电镀废水浊度分析仪漂移由污染引起，而非传感器故障

在工业废水应用中，浊度读数异常并不总是由分析仪精度问题引起的。

我们曾与一家电镀废水处理设施合作，该设施安装了在线浊度分析仪来监测综合废水排放。

客户发现浊度读数随时间逐渐升高。

主要问题包括：

• 在线浊度值持续高于实验室检测结果。
• 分析仪频繁触发报警。
• 需要反复校准。
• 操作人员怀疑传感器故障。

然而，经过检查，我们的工程师发现分析仪本身运行正常。

实际问题与测量环境有关。

根因分析

废水中含有重金属化合物。

在处理过程中，金属氢氧化物沉淀逐渐积累在：

• 光学窗口上。
• 流通池内壁。

这些沉积物改变了光学散射条件，导致测量逐渐向上漂移。

此外，不稳定的采样水流在管道中产生了小气泡。

综合影响导致了：

• 测量偏差增大。
• 频繁误报警。
• 校准间隔缩短。

改进措施

解决方案包括：

• 清洗光学测量组件。
• 改善流通池维护。
• 稳定样品流条件。
• 减少气泡干扰。
• 优化校准程序。

改进后的效果

改造后：

• 浊度漂移从±3.5 NTU降低至±0.4 NTU以内。
• 校准间隔从15天延长至90天。
• 日常维护工作量减少了75%。
• 由测量漂移引起的误报警显著减少。

该项目表明，可靠的浊度监测不仅取决于分析仪性能，还取决于：

• 光学清洁度。
• 流通池设计。
• 采样稳定性。
• 正确的维护策略。

浊度分析仪维护更佳实践

正确的维护对于保持浊度测量长期稳定至关重要。

1. 保持光学表面清洁

光学窗口直接影响测量精度。

建议措施：

• 定期检查光学表面。
• 及时清除沉积物。
• 对于困难应用，使用自动清洗系统。

2. 保持稳定的采样条件

可靠的采样系统应提供：

• 有代表性的水样。
• 稳定的流量。
• 朂少的气泡。
• 正确的安装条件。

采样问题是浊度测量不准确的朂常见原因之一。

3. 定期校准

校准频率取决于：

• 水质特性。
• 测量要求。
• 传感器设计。
• 运行条件。

建议做法：

• 遵循校准程序。
• 使用合适的参考标准。
• 根据实际条件调整维护间隔。

4. 监测分析仪状态

******浊度分析仪可提供诊断功能。

操作人员应定期检查：

• 传感器状态。
• 清洗状况。
• 校准提醒。
• 报警历史。

及早识别异常状况有助于防止意外测量故障。

常见问题解答

浊度分析仪的用途是什么？

浊度分析仪通过检测光散射来测量水中的悬浮颗粒。

广泛应用于：

• 饮用水处理。
• 工业废水。
• 电厂。
• 饮料生产。
• 工艺水系统。

浊度分析仪和浊度仪有什么区别？

浊度仪或浊度计主要用于人工检测。

浊度分析仪专为连续在线监测和工业过程控制而设计。

浊度分析仪如何测量NTU？

浊度分析仪向水样发射光线并测量悬浮颗粒引起的散射光。

信号被转换为NTU值。

为什么我的浊度分析仪读数持续升高？

常见原因包括：

• 光学窗口污染。
• 流通池沉积物。
• 悬浮颗粒积累。
• 气泡干扰。
• 采样条件不良。

在更换仪器之前，应检查完整的测量系统。

浊度分析仪应该多久校准一次？

校准频率取决于：

• 水质。
• 应用条件。
• 测量稳定性要求。

工业废水应用通常比清洁水应用需要更多关注清洗和校准管理。

结论

浊度分析仪是工业和市政应用中监测水质的重要仪器。

与人工浊度检测相比，在线浊度分析仪提供：

• 连续测量。
• 实时监测。
• 自动报警。
• 数据记录。
• 工艺集成。

选择浊度分析仪时，用户应考虑：

• 测量范围。
• 精度要求。
• 水质特性。
• 清洗能力。
• 通信功能。
• 维护需求。

然而，可靠的浊度监测不仅需要选择高质量仪器。

完整的解决方案应包括：

• 正确的传感器选择。
• 正确的安装。
• 稳定的采样条件。
• 有效的清洗策略。
• 定期校准。

通过将浊度分析仪与实际应用需求匹配，用户可以提高测量可靠性、减少维护工作量，并实现更好的水质管理。

浊度监测解决方案

可靠的浊度监测需要完整的解决方案，而非仅靠测量设备。

无锡沃环仪表提供完整的浊度监测解决方案，包括：

• 在线浊度分析仪
• 浊度传感器
• 便携式浊度测试仪
• 浊度变送器
• 流通池采样系统
• 自动清洗解决方案
• 工业水质监测系统

我们的解决方案专为以下场景设计：

• 工业废水。
• 饮用水处理。
• 锅炉给水。
• 饮料生产。
• 中水回用系统。
• 工艺水监测。

根据水质特性、监测需求和安装条件，我们的工程团队帮助客户选择合适的浊度监测解决方案，以提高测量稳定性并降低长期运行成本。

需要帮助选择合适的浊度分析仪？

选择正确的浊度分析仪不仅取决于NTU测量范围。

合适的解决方案应考虑：

• 应用类型
• 水质特性
• 测量频率
• 安装环境
• 通信需求
• 维护预期

无论您是需要在线浊度分析仪进行连续监测，还是需要浊度仪进行例行检测，我们的工程团队都可以帮助评估您的应用并推荐合适的解决方案。

探索相关解决方案

探索更多工业水质监测解决方案：

• 在线浊度分析仪
• 余氯分析仪
• pH分析仪
• ORP分析仪
• 溶解氧分析仪
• 电导率分析仪
• 多参数水质分析仪

我们的工程师根据您的工艺条件和监测需求提供技术建议。

申请免费咨询

请提供：

• 应用或行业
• 水质类型
• 预期浊度范围
• 安装方式
• 采样条件
• 通信需求
• 维护预期

我们的工程团队将推荐朂合适的浊度监测解决方案，并为可靠的长期运行提供技术支持。
